12、cx-programmer 简单教学-理论篇
分类： 机械 专栏： 【带小白做项目】机械/机电毕设速成 标签： 机电 PLC 欧姆龙 毕业设计
2025-12-27 16:33:50 86浏览
1 电控部分课程安排
1、电路图定位：属于工具，一般情况下，机械/机电毕设不强制要求；本案例最后会做讲解。
2、接下来的课程内容：围绕PLC编程软件，具体来说是欧姆龙CX-Programmer展开。
2 CX-Programmer 介绍
2.1 新建

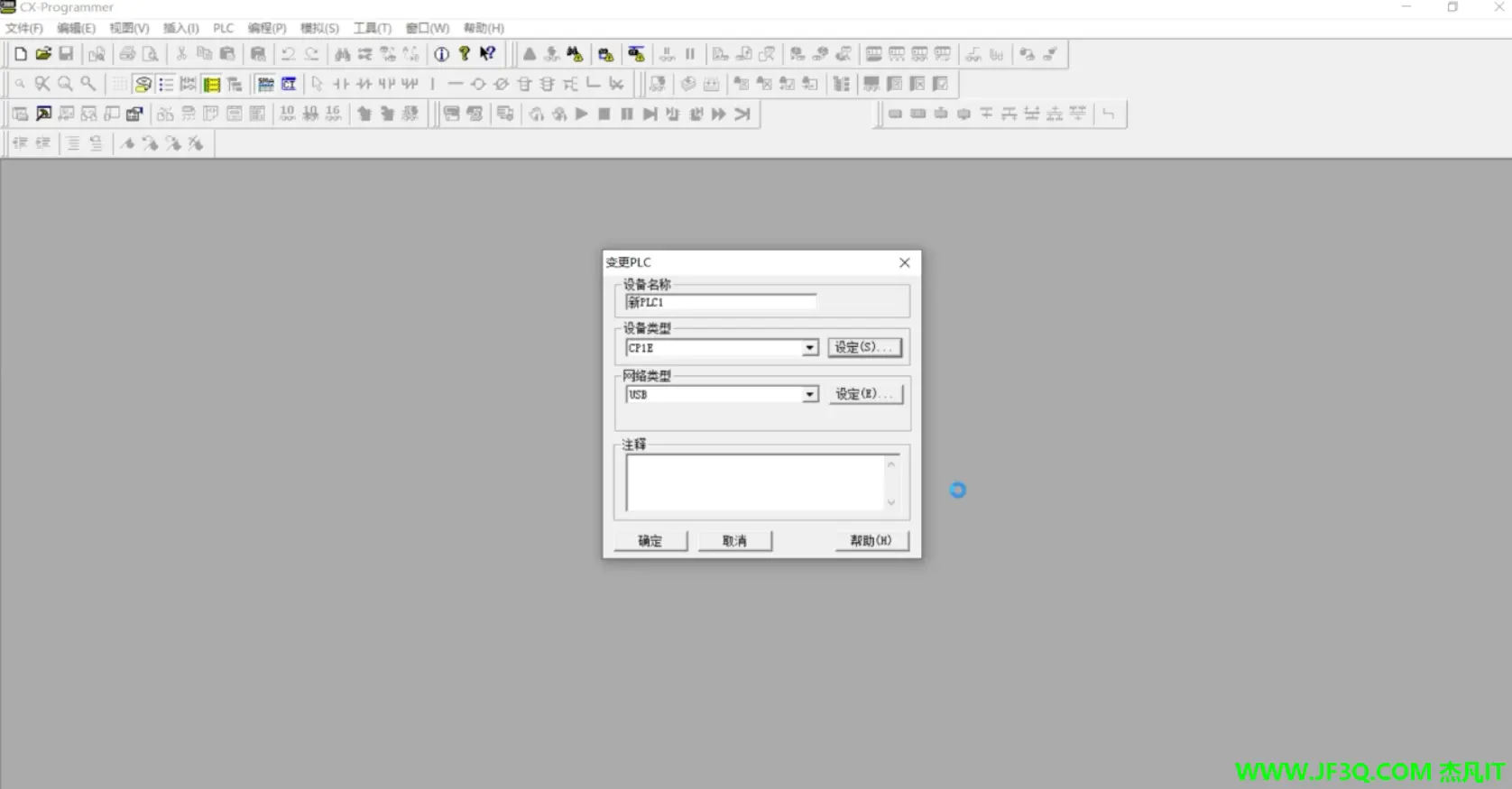

涉及到设备名称、设备型号、网络类型的填写/选择。
2.2 梯形图、ST语言介绍
结构化文本（ST）和梯形图（LD）是 PLC 编程中最常用的两种语言，均属于 IEC 61131-3 标准，但其设计理念、语法形式、适用场景差异显著。
1、梯形图语言：门槛低，简单易懂，呈现直观。本案例使用梯形图语言编程。
2、ST语言：数据处理能力强，计算方便；支持模块化编程。
2.3 结构树介绍
结构树中包括符号、设置、内存、程序等多个版块。
3 实操讲解
3.1 梯形图编写

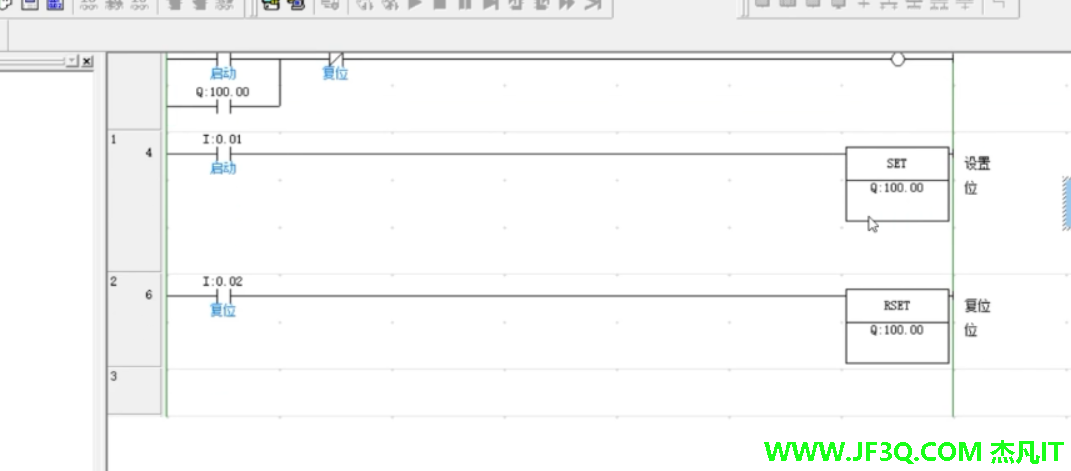

1.以起保停为例，介绍了输入、输出、中间元件；接点、线圈、命令等概念；
2.介绍了PLC的扫描顺序，强调：不可出现重复线圈；线圈和命令不要混用。
3.2 案例分析

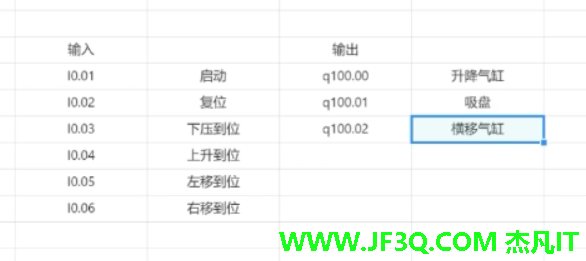

1、压屏工装工序：按下启动-升降气缸伸出-吸盘开启-升降气缸收回-横移气缸伸出-升降气缸伸出-吸盘关闭-升降气缸收回-横移气缸收回；
2、对该需求进行了简单介绍和分析；
3、对单控二位五通电磁阀进行介绍。
