11.出图与采购——便携式售货机
分类： 机械 专栏： 【带小白做项目】机械/机电毕设速成 标签： 机械 机电 毕业设计
2025-12-01 21:55:47 93浏览
进行了铝型材、亚克力板、机加工件 三种零件的出图演示，和设备零部件的采购步骤讲解

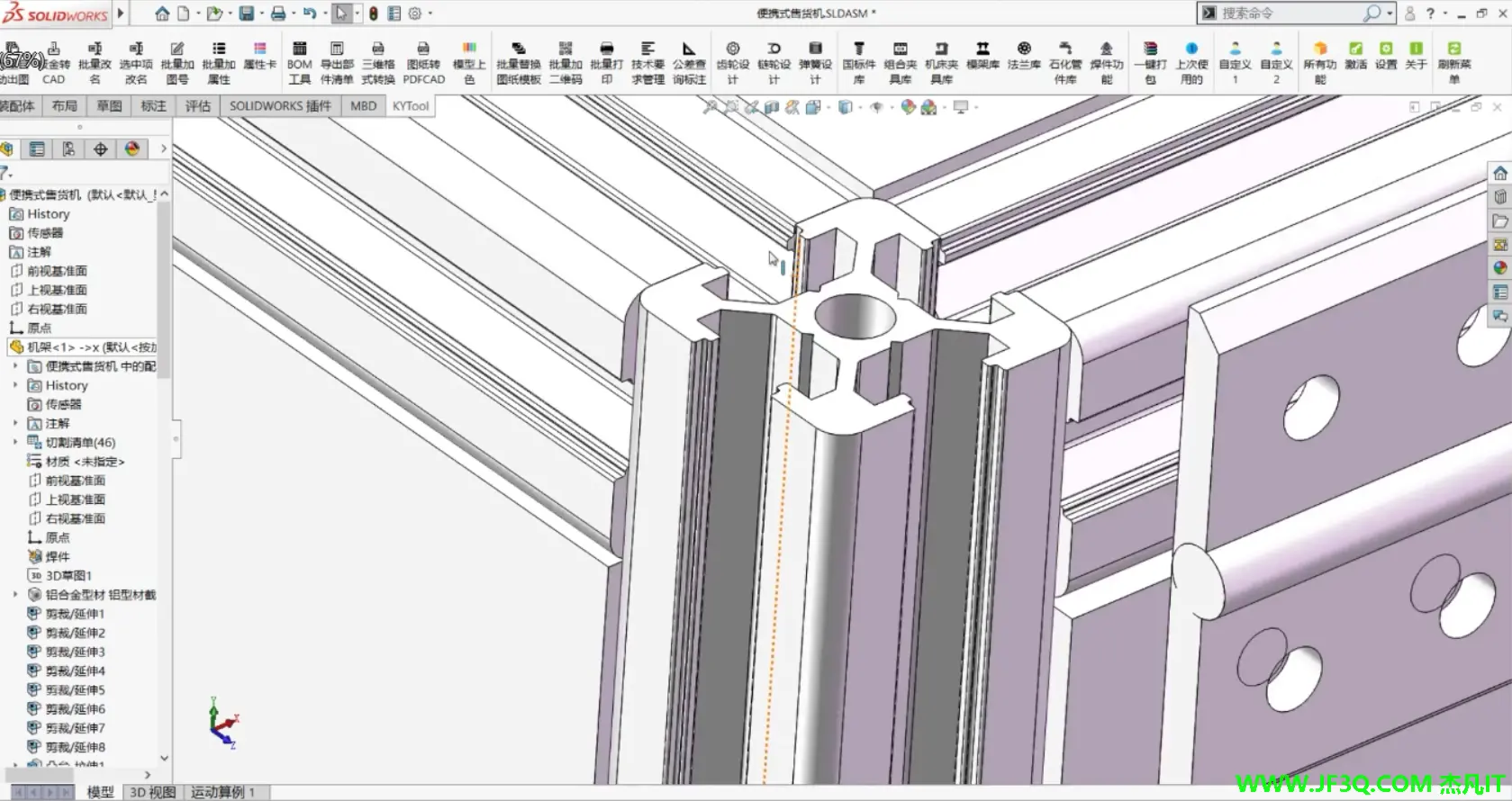

铝型材BOM整理
型材的采购信息包括型号（如欧标2020）、长度（如280mm）和数量。
铝型材分为欧标和国标两大类，以横截面的外形尺寸命名，如“欧标2020”指欧标型材，横截面外形尺寸20*20mm。
亚克力出图与BOM整理
常见的激光切割机，一般是通过自动读取DXF格式的文件进行工作；但如果是委托供方做这件事，那么需要预先和对方确认需要什么格式的文件。供方一般会要求DWG格式图纸，方便对外形尺寸和额外标注的预览，以及图形的二次排版。

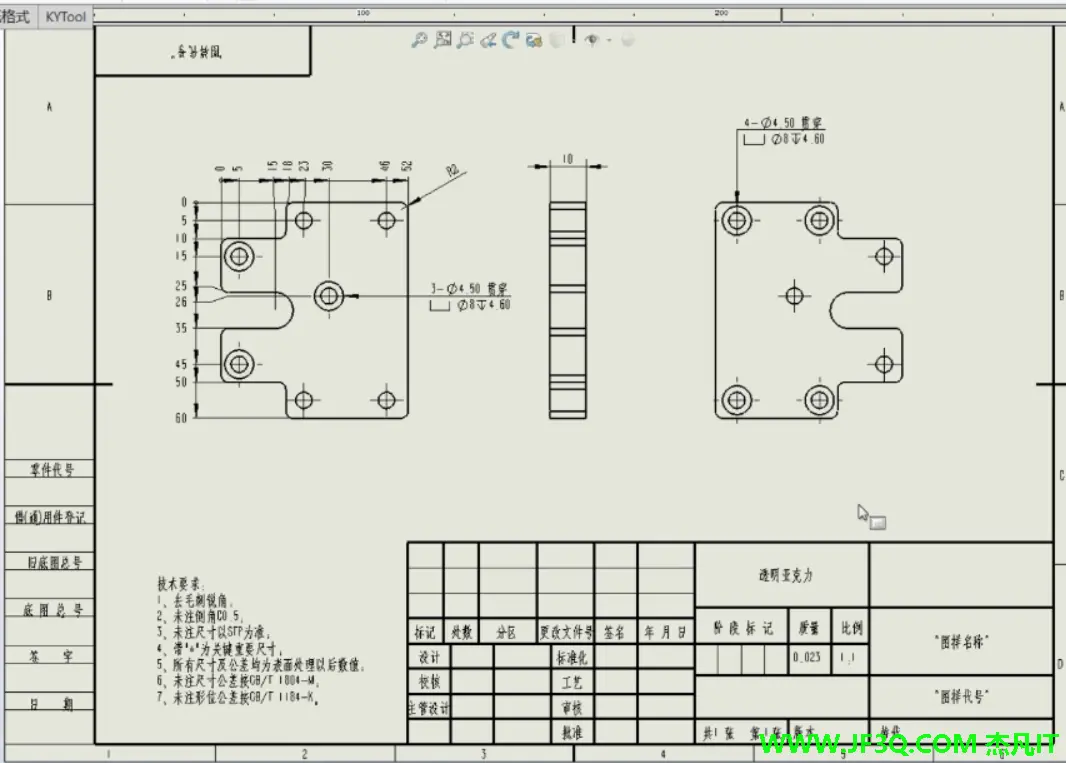

机加工件出图与BOM整理
机加工件图纸，理论上应当与标准二维工程图纸格式内容保持一致。但在实践中，不必要的精度和技术要求会造成成本浪费，因此，针对要求不高的零件，可以对表面粗糙度、尺寸公差、行为公差等内容做适当删减。
