在之前的课程中，我们初步整理了便携式自动售货机的结构布局，这是当时画的草图。接下来我们使用SolidWorks对它的机架部分进行具体的建模。

型材框架

首先要对机架的型材框架进行设计。上节课中，我们掌握了怎样在SolidWorks中进行型材框架的建模；那么理论建模要怎么在现实中实现呢？前面有提到，型材框架是使用铝型材和各种配套标准件搭建起来的。下面我带大家快速过一下。

紧固件

型材紧固件大体上可以分为预装和后装两类，具有代表性的分别是滑块螺母和T型螺母。

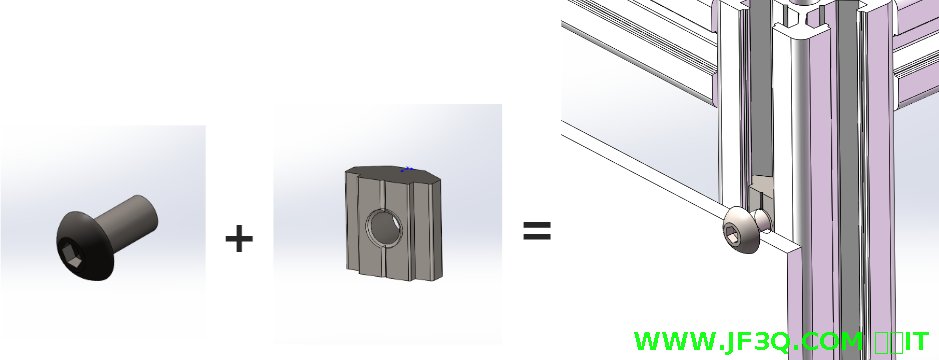

预装紧固方案--滑块螺母+普通螺钉

为什么这个方案叫预装呢？因为这个螺母，是需要从型材端面装进去的。而在一系列组装过程中，这个端面是很容易被其他东西堵上的，你比如旁边这两根型材，它们的端面已经被这根型材堵住了。一个型材有两个端面，如果两个端面都被堵住，那这种螺母就装不进去了。除非你再重新拆开，这个反复拆装肯定更麻烦的。所以要用这种螺母，就要在型材的两个端面没被堵上之前，提前装好，所以叫预装。

后装紧固方案--T型螺母+普通螺钉

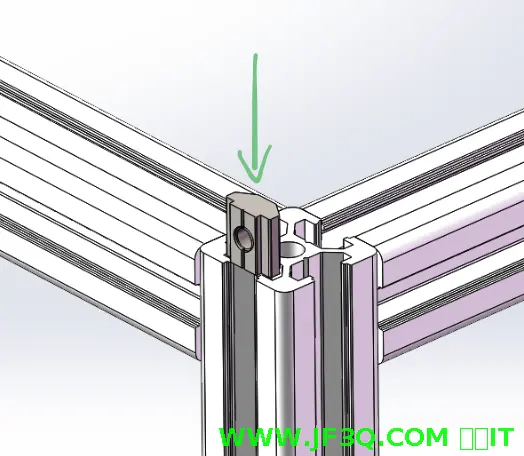

和预装相对的是后装。T型螺母，它就不需要提前装好，而是在要用的时候，把螺母竖向塞进的槽里，然后旋紧，在旋紧的过程中，它会在适当的情况下，由于这边结构的设计，最终横向卡住槽里，实现紧固。这样相对于预装来说肯定是更方便一些的。

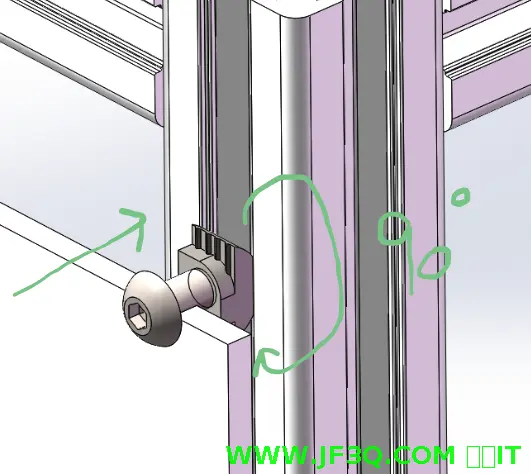

那它有什么相对的缺点呢？首先我们看两种螺母的大小，很直观的，这个T型螺母相对小一些，它的强度更低一些。当然绝大部分情况这个强度也够用了。然后还有一点是，这个T型螺母在装的时候，它必须要求螺钉、安装部件都到位，一起装进去，不然只塞一个螺母就直接掉出来了。而滑块螺母呢，它就是提前单独装进去的，你想什么时候用都可以。这个点在我们做毕设的这个情景下没什么区别，但如果，比如说是在一个，这个设备在A场地大体调试组装好，然后交给B场地的人去进一步应用，这种情况下，如果B场地有东西需要装在型材上，那这个型材里已经用一些滑块螺母可以直接用了，那这个对B场地的人员来说是相对会方便一些的。

其他：

           弹珠螺母                                 弹片螺母

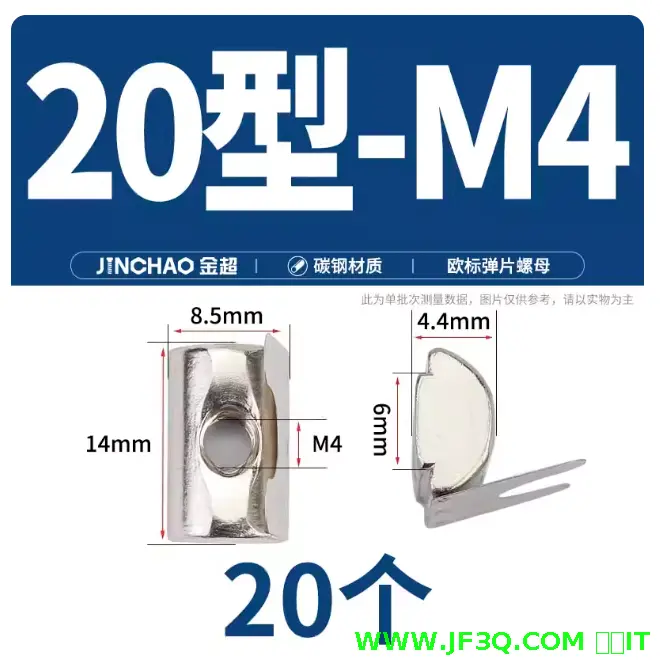

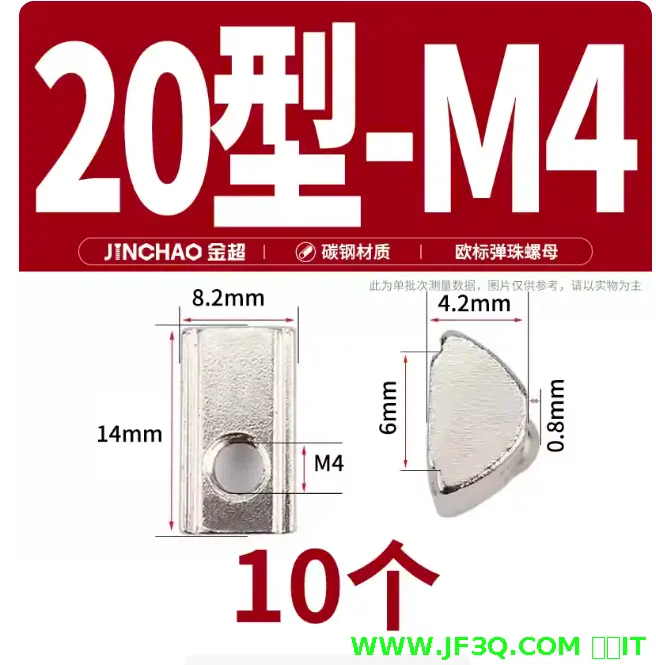

那除了滑块螺母和T型螺母，还有很多别的的紧固件，我这边又列举了两种，弹珠螺母和弹片螺母。它们就综合了刚才说的两种螺母的优点，可以后装也可以预装，强度相对高，而且塞进去之后不会乱滑动，找螺纹会方便一些。但贵一点，而且实践我感觉它的后装有点费劲，如果零星几个用起来可以的，如果要批量固定很多地方，不推荐这种。

                   T型螺钉

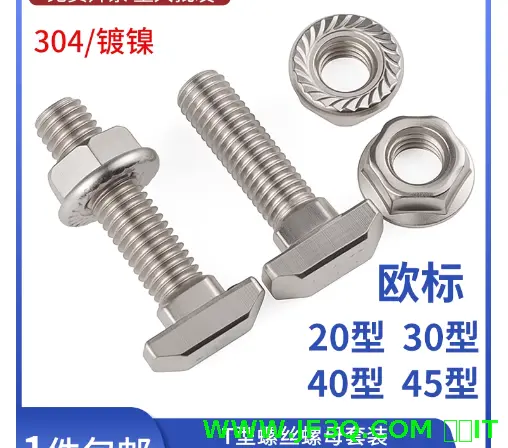

然后是T型螺钉，就是T型螺母的翻版嘛，大家一看也很明白。至于其他的紧固件我就不多讲了，感兴趣可以去tb随便找家店进去看一下。

连接件

角码

                                                    角件

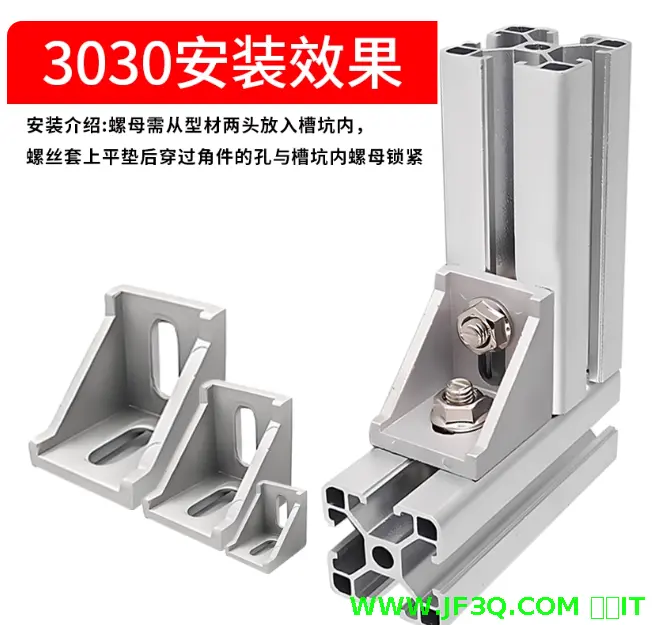

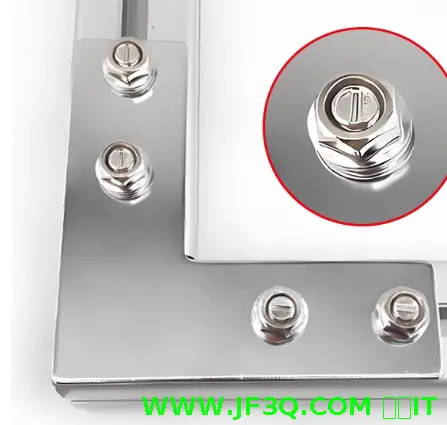

角码是在型材和型材相交的角的位置做连接的，也分很多种，最常见的就是这一种。它两边都有拉出来一个三角形的平面，可以理解为加强筋。

                            垂直角件

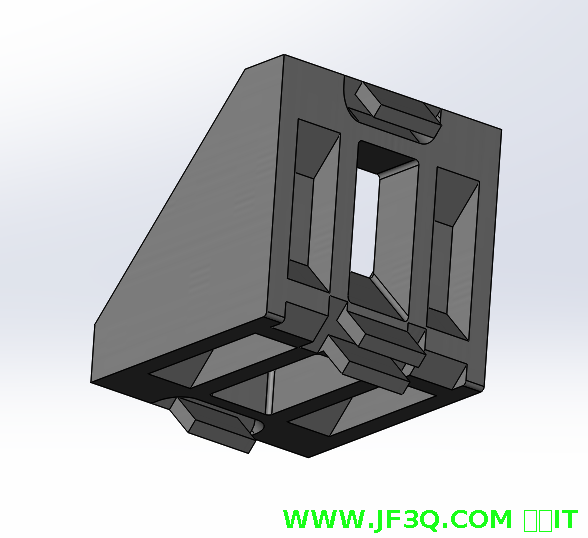

还有一种直角角件，没有加强筋，但是它的安装姿态更多。第一个这种角码，它背面是有凸起的，也就是说它的安装仅限于一种姿态，就是两根型材相交，然后型材中间的这个槽，要连续着贯穿下来。如果是这个样子的，两条槽没有接在一起，就不能用第一种角码了，会干涉。但用直角角件就可以装，而且在型材并列的情况下也可以装，就是说直角角件的容许姿态要多一些。

                              角槽连接件

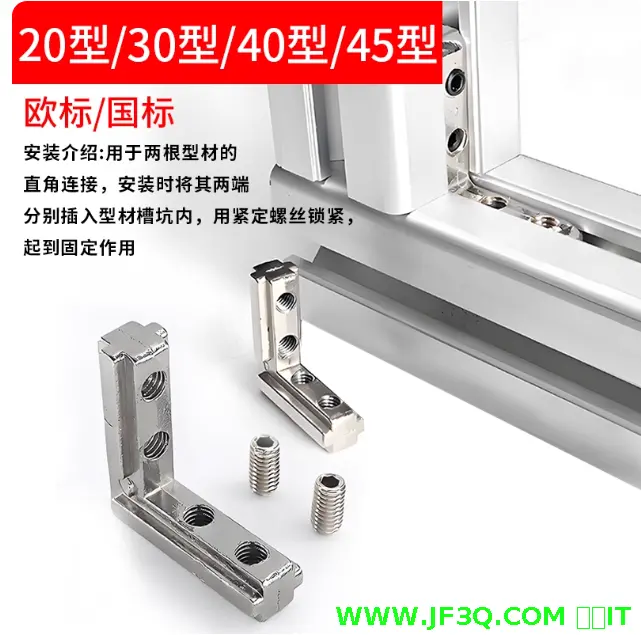

第三种是角槽角件，整个零件都是隐藏在槽里面的。它是用什么固定的啊？顶丝，而且这还是型号比较大的，用了四颗顶丝，型号小的就两颗顶丝。可想而知它的强度算是最差劲的了。但仍然可以用，而且这个便携式售货机我采用的就是角槽角件。首先一个原因是它不漏在外面。因为这个型材之间我们要安装亚克力板的，如果角码在外面，会和亚克力的角干涉。我要是把亚克力的角切掉，那缝隙数量就增多了，而且有点装歪了的话，很容易看出来。所以是出于美观的考虑，要选用一款隐藏式的连接方案。而在所有的这类连接方案里，只有角槽角件是不需要额外做一些打孔啥啥的加工的，这是第二个原因，综合考量选用了角槽角件。

连接板

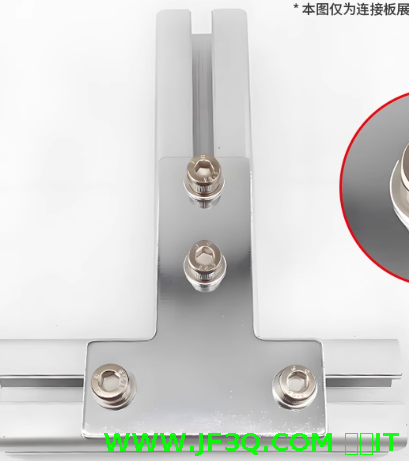

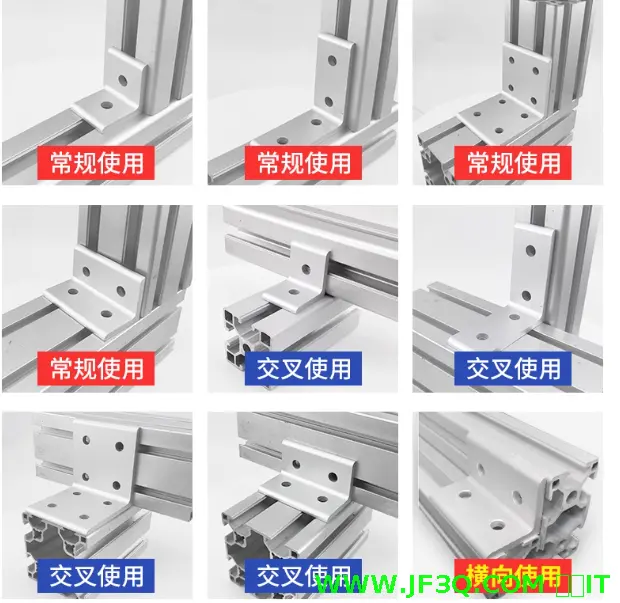

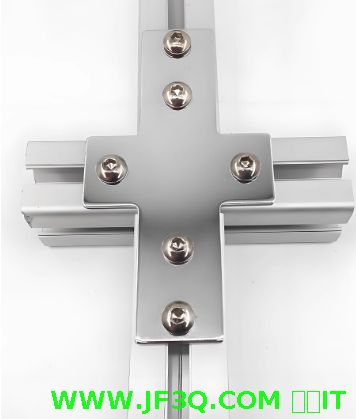

那除了角码，我们还有一种连接件，就是连接板。连接板就是直接固定型材与型材的了，有L型，T型，十字型。
