电气部件建模

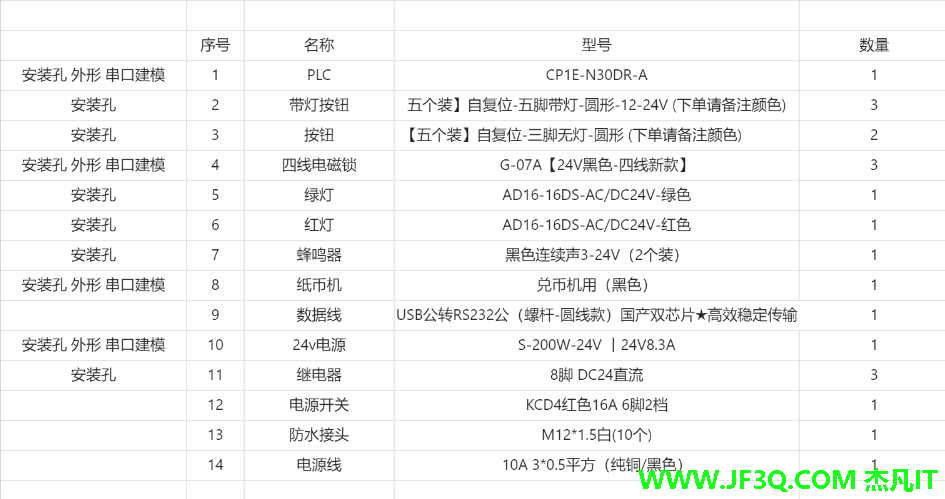

根据上节课的电气BOM，对各个部件进行分析，确认哪些部件需要建模辅助设计、哪些部件仅需要打对应安装孔。从商家图文详情等资料中找到部件的尺寸图，进行建模。

电控板设计

常见电控板布局讲解

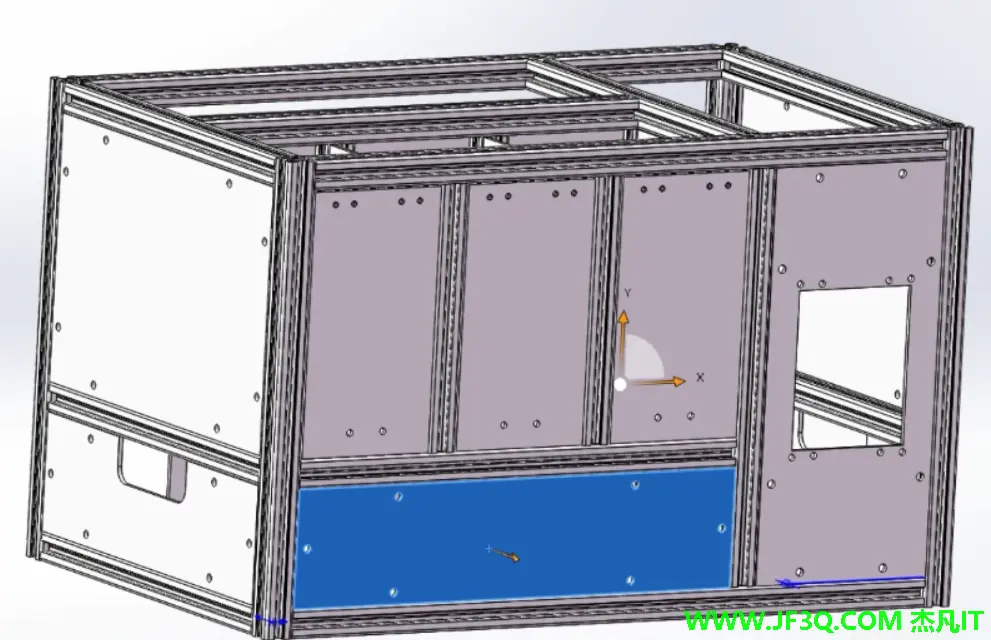

上图是一种常见的电控板布局，空气开关、继电器、接触器等电气部件卡在电气导轨上，电气导轨通过自攻钉固定在电控板上；线槽也通过自攻钉固定在电控板上。

电控板设计演示

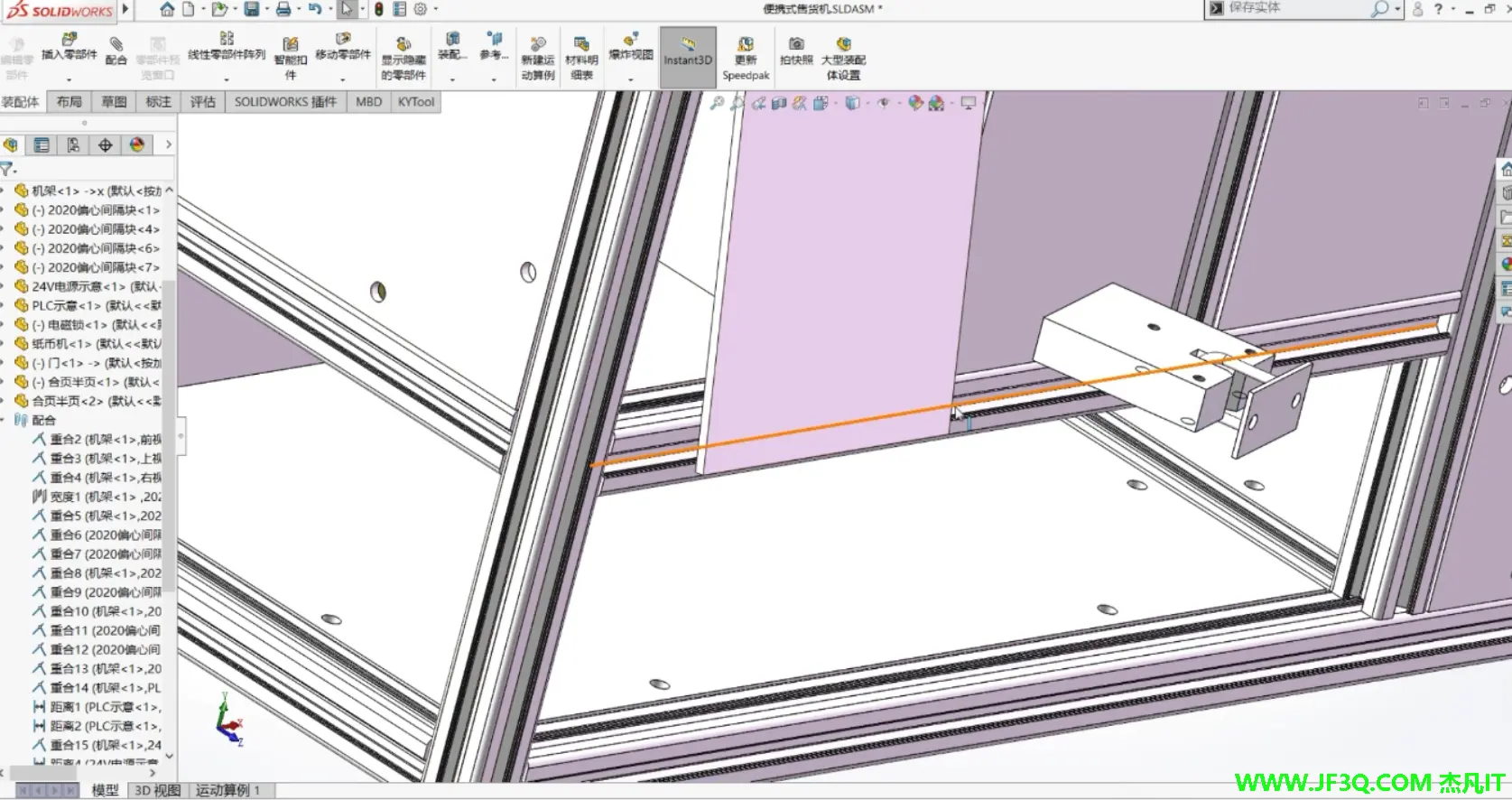

通过在装配体中添加配合、参考引用、异型孔向导等命令进行打孔；参考引用可以使孔跟随参考零件的位置自动移动；在打孔确认完成、不会再调整后，断开外部参考，防止后续参考零件有意外移动导致孔位出错。

橱窗锁设计

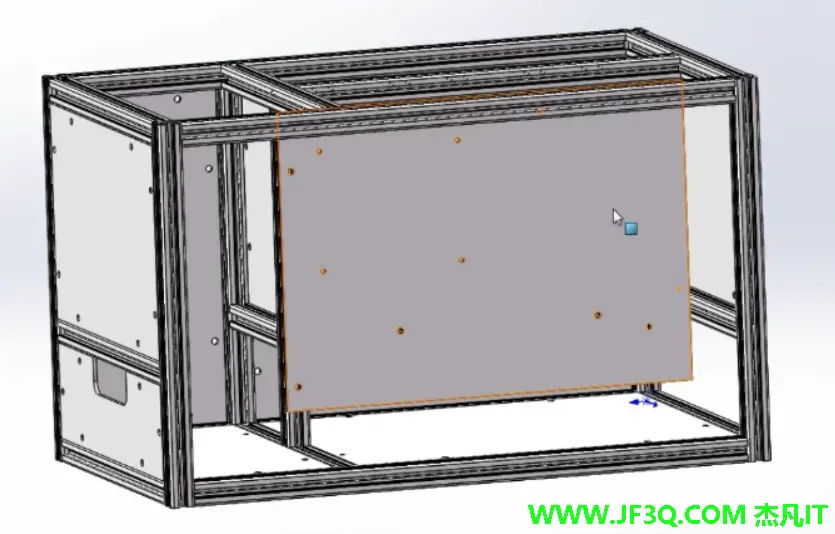

柜门会进行开合运动，因此，在设计时，需要对零件分离并做相关配合，进行动态检查。使用保存实体命令，把多实体零件中的一个单实体分离出来；并在对多实体零件打孔后，调整保存实体命令和异型孔向导命令在设计树中的顺序，来使分离出来的单实体零件更新。

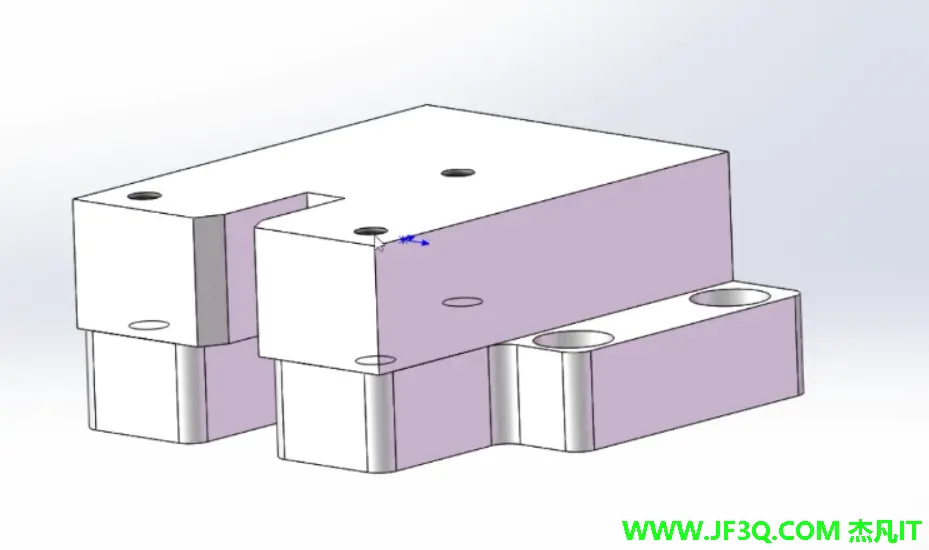

在对电磁锁垫高块做设计时，注意安装逻辑，并检查结构和机架有无干涉。该零件在加工时会用到雕刻机或者钻床，可以用加圆角或者开圆槽的方式，取消掉零件上的内凹直角，确保零件能用雕刻机、铣床等设备加工出来。

前面板设计

对纸币机做安装打孔，因为这块亚克力板可以用激光切割，因此可以不用去除纸币机安装方槽的内凹直角。但如果一个零件需要用到铣刀加工，那么就需要注意添加圆角或者退刀槽，来避免内凹直角。

对按钮和信号灯做开孔，其安装尺寸为直径16mm，安装孔需要比这个尺寸稍大一点，可以是16.5或者17mm。

背板设计

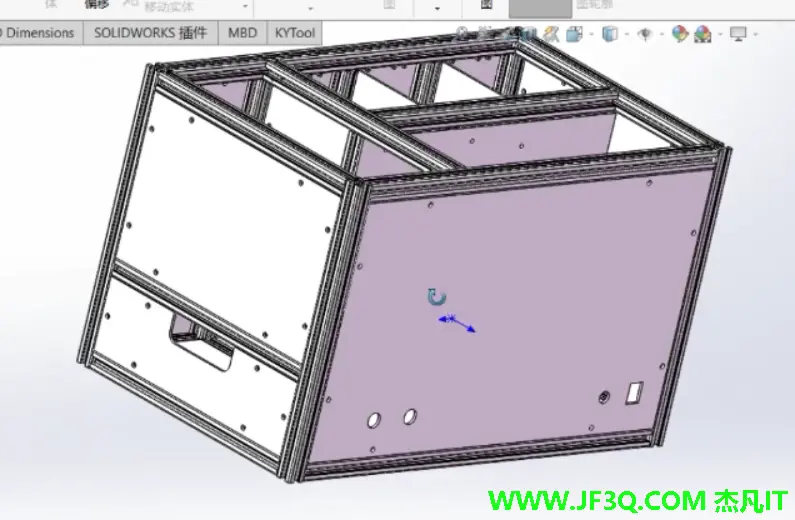

背板上有运营按钮、电源开关和防水接头。电源开关要采用船型开关；防水接头是电源线过板的一种方案，可以保护内部的电源端子不受拉扯。
