8.具体电控方案--便携式售货机
分类： 机械 专栏： 【带小白做项目】机械/机电毕设速成 标签： 机电 机械 毕业设计
2025-10-19 22:55:26 104浏览
后续课程安排
关于便携式售货机项目，后续的大致步骤：首先，我们要确定具体的电控方案，然后根据方案，做电气选型；电气件选好型号，就可以对机架做进一步细化，也就是把各种选好的电气件装上去。装好之后，整个售货机的3维建模就完成了，就把各种结构件出图，然后电气件和结构件都整理成BOM表，去采购，也就是花钱买东西。花完钱之后，等物料回来会有一段时间，大概有一周吧，我们趁这个时间把电路图布置一下，把控制程序写了。等物料回来，就组装，接线，调试。在调试的过程中，可能遇到一些问题，就对程序，电气件，结构件，做修改，最终完成售货机的功能。

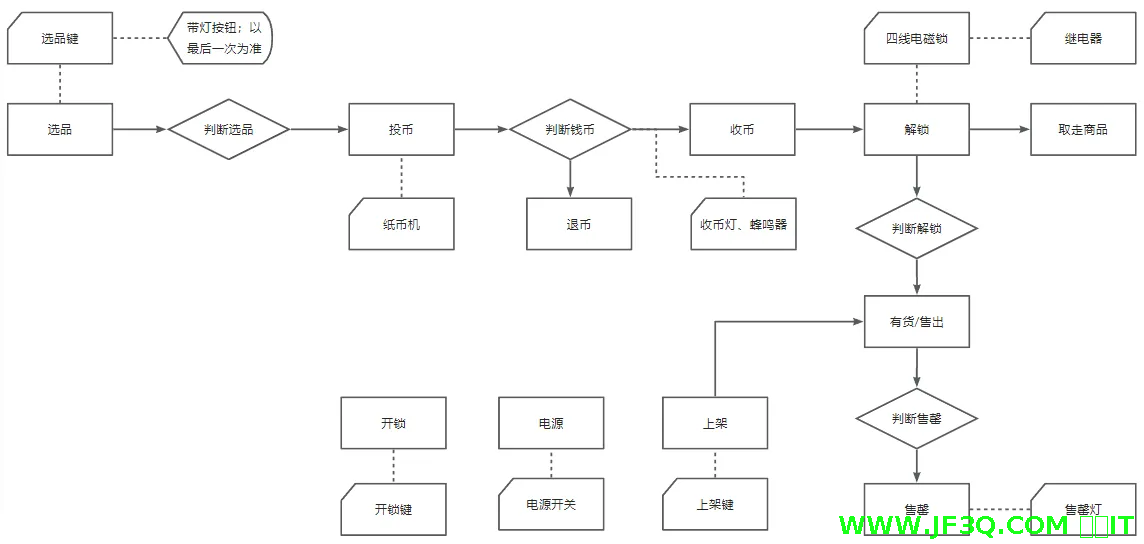

控制流程
操作步骤
1.商品柜内部标有产品价格；点按想要商品下方对应的选品键，进行选品。
1）若点按多个有货商品柜下的选品键，则以最后一次为准。
2.当点按的选品键亮起，代表选品成功；将与价格同等面额的纸币放入纸币机。
1）若点按的选品键未亮起，代表商品已售出，或不可售。
2）点按的选品键亮起6秒，期间未放入纸币，则按钮熄灭，代表此次选品结束；如想购买请重复步骤1。
3.纸币机检测到有效货币，收币，收币灯亮起，发出叮的声音。
1）若检测到错误货币，则退币。
4.对应商品柜的柜门打开，顾客取走商品。
5.重复上述步骤，可再次购买商品。
6.当三个商品均售出，售罄灯亮，代表售货机售罄。
7.运营者点按开锁键，可将商品柜开锁，进行补货或其他问题的处理。
8.运营者补货完成后，点按上货键，售罄灯熄灭，售货机恢复为对外出售状态。
