1 RS232串口通信

1.1 硬件接线

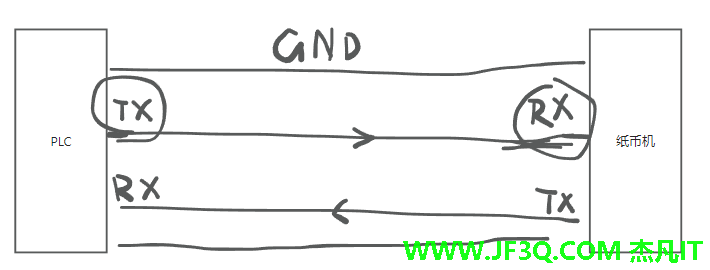

RS232通信线，是多根导线组合成的线束。在这条线束里面，会有三根主要的导线，分别是：GND，接地；一根纸币机向PLC发送数据的线；一根PLC向纸币机发送数据的线。

其他的线属于备用，有些项目涉及到一些握手控制之类的会用到，我们这个项目是不需要的。

在纸币机向PLC发送数据的线中，纸币机引脚是信号的发送端，标为TX，TX就是发送的意思；PLC引脚是信号的接收端，标为RX，RX就是接收的意思。同样，在PLC向纸币机发送数据的线中，PLC脚标为TX；纸币机脚标为RX。

1.2 信号传输方式

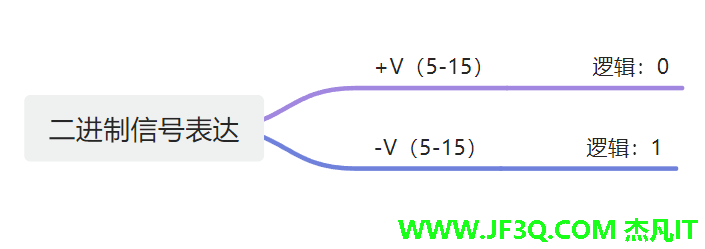

发送端通过切换正负电压的方式，表达出一种二进制信号：当它切到正电压，意思就是0；切到负电压电压，意思就是1；它按照一定的规则，飞快输出一连串二进制信号；那么接收端这边，接收到这串二进制信号后，就可以按照同样的规则，把这个信息解读出来。

1.3 通信协议

所有想表达的信息，在经过这里串口通信的时候，都需要以二进制信号的形式去传递。那么具体哪些信息，以什么样的二进制字符排序去表示，这个就需要双方约定好。

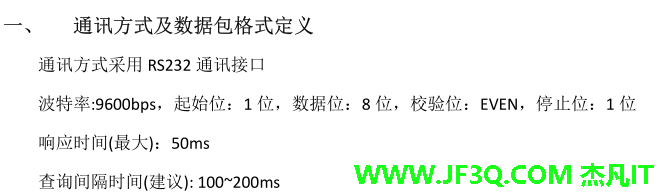

纸币机采用ICT106协议，其部分内容如下图所示：

1.4 通信配置

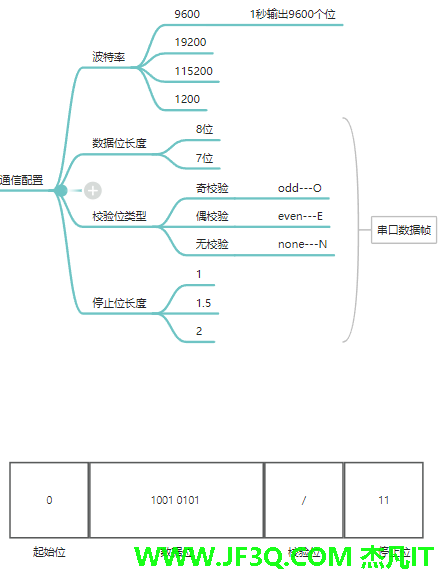

通信配置包括四个参数内容：波特率，数据位长度，校验位类型，停止位长度。收发双方都会有这四个参数，当双方这四个参数都完全相同时，他们之间才能实现正常的通信。

串口数据帧分为四个部分：起始位、数据位、校验位、停止位。

波特率，指的是收发双方发送或者接收的频率。

起始位，是一个固定的1位信号：0。

数据位，就是发送方实际想传递的内容，一般是8位，或者7位。

校验位，是为了验证，前面数据位的传输有没有丢失，而设立的一块结构。它有三种类型，奇校验-Odd，O，偶校验-Even，E，和无校验-None，N。

停止位，代表着一个数据帧的结束，内容固定为：1；长度有1位、1.5位、2位等。

2  PLC通信配置

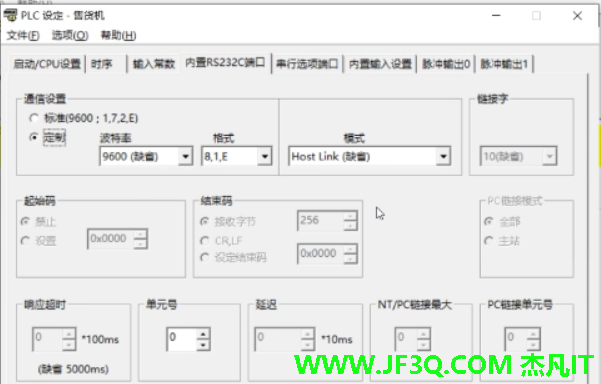

根据纸币机的通信配置，对PLC的通信配置进行设置。

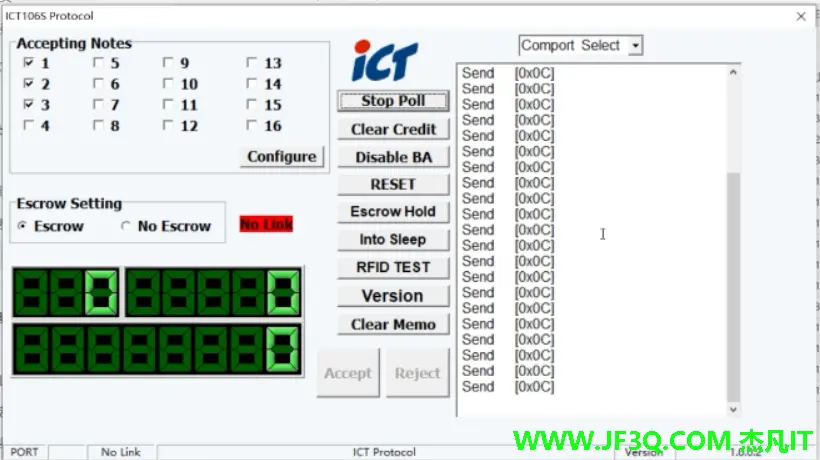

3 ICT调试助手

调试助手用于，使用电脑对纸币机进行连接，模拟使用过程，查看其实际反应。
