1 通信设置

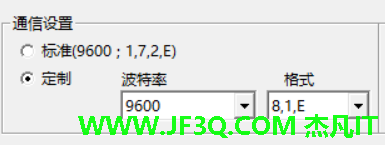

上节课最后，我们进行了软件中的通信设置，使参数和纸币机通信协议里的保持一致：波特率9600；数据位8，停止位1，偶校验。
2 模式

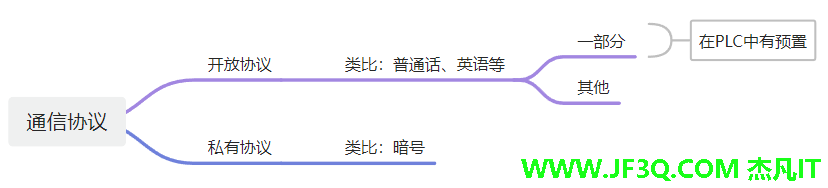

1、通信协议大致可以分为两大类，一类是开放标准协议，一类是私有/专有协议。
2、当前型号PLC具备的预置协议：
1）modbus-RTU：变频器等。
2）NTlink：欧姆龙触摸屏。
3）PClink：串行PLC。
4）hostlink：上位计算机。
3、采用其他未预置协议的，模式统一选择RS232C。

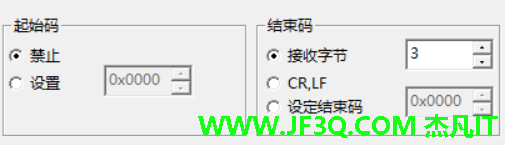

3 起始码、结束码
1、在发送一次完整消息的过程中，起始码最先发，标志着这次消息的开始；结束码最后发，标志着这次消息的结束。
2、三种结束方案：
1）接收字节：指定结束字节长度。
2）CR,LF：固定的结束码，具体为十六进制的0D 0A两个字节。
3）设定结束码：固定的结束码，具体内容自行定义。
