1 手册查询

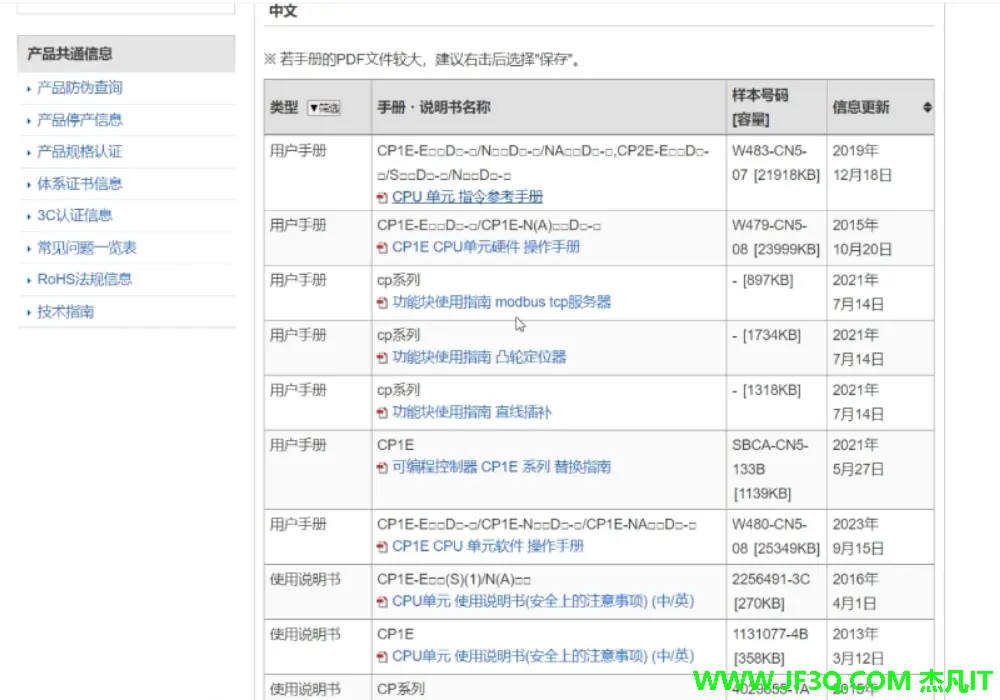

1、在PLC品牌官网获取相关手册，注意要处于登录状态。

2、同款PLC对应多款侧重方向不同的手册，在每份手册内部的单元手册页查看各手册的介绍概要。

3、点击目录中的各章大小标题，自动跳转到对应正文位置。

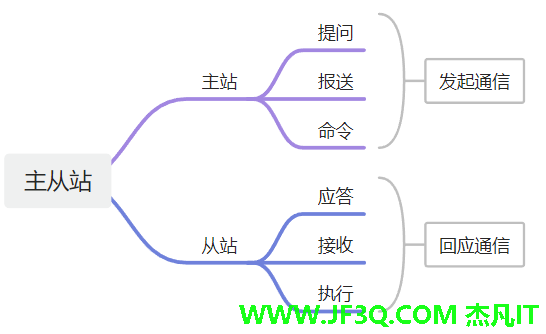

4、工业控制中的主从站概念如下图所示。

5、无协议通信是指不需要通信协议和数据转换(例如无重试处理、数据类型转换处理或对应接收数据进行分 支处理等)，通过发送(TXD)和接收(RXD)指令实现数据发送和接收。

2 发送：TXD指令与A392.05元件

1、TXD中的S：源首字

1）指需要发送的这个数据，其开头的地址。

2）以D区为例，一个地址中有两个字节，即四位十六进制数/十六位二进制数。

2、TXD中的C：控制字

1）在梯形图编程中，一般在常数前加前缀#。

2）控制字有四位，其中第一位始终为0。

3）第二位，需要指定当前这个发送指令，具体是以哪个端口去执行。

4）第三位，rs和er信号控制。这是两种握手信号，在一些比较复杂的通信中会用到。售货机项目是没有涉及的。

5）第四位，是指定字节的顺序。可指定优先发高位字节/优先发低位字节。

3、TXD中的N：字节长度

配合S描述要发送的数据区域。

4、发送标志位：A392.05

1）解释：在使用R232串口的情况下，可以在无协议模式下发送数据时，ON。

2）在实践中，通常，针对txd指令的执行程序，要把这个元件的on状态加到前面的条件里；为了让plc从软件层面，实现对可执行环境的过滤。

3 接收：RXD指令与A392.06元件

RXD指令的三部分D、C、N以及接收标志位A392.06的定义、使用方式均与TXD及其发送标志位类似。

1、底层逻辑

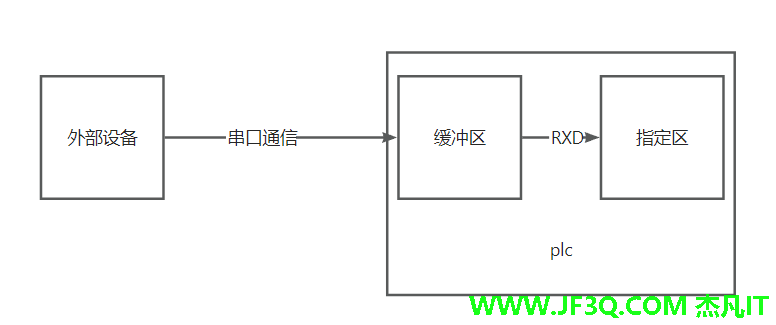

如下图所示，PLC上的缓冲区直接接收并保存外部设备的信息。

2、RXD的具体执行内容

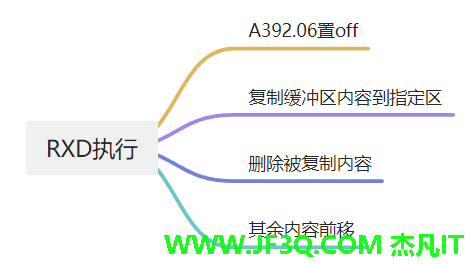

1）如下图所示，当执行RXD指令时，PLC读取缓冲区一定长度的字节信息，将其复制到指定区，并删除信息源。

2）A392.06在一条新的RXD指令执行时，首先置off；执行完成后，再通过扫描缓冲区状态，置on或保持现状。

4 重启（初始化）串口：A526.00元件

1、作用

重启串口，同时清空缓存区。

2、意义

针对通信干扰和灵活协议天然不可靠的情况，需要有一个主动的清理措施，在初始化的时候，发信息之前，收信息之后，主动清理缓冲区，防止有一些污染残留在里面，导致后续通信出现异常。
