板件列举

这里的板材，具体到我们的实操案例，我是选用的亚克力板；但其实板材，或者说板件有很多种，比如说铝塑板，是一种上下两层铝合金，中间夹塑料的板子，也很常用。这种板子比亚克力质量好一些，加工门槛高一些，也就贵了那么一点。想提高下档次可以用这个。但我们这个售货机呢，它要求一部分板件是透明的，铝塑板不透明。那就不折腾了，统一选用的透明亚克力板。

还有用钣金制成的零件，材料一般选用Q235或者304不锈钢，这种零件就比亚克力板抗造太多了，但还是那句话，我们做的这个小东西用不上那么大的强度。相反钣金工艺相比于塑料激光切割，要贵很多的，没必要。

型材直装

第一个安装方法，就是直接装在型材上。用这种方法，省时省力省钱，你不需要新增任何其他东西，就直接亚克力定制轮廓的时候开好孔，拿回来装就可以了。但是我们需要注意的是，亚克力要想直接安装在型材上，它要覆盖在型材的外面。那我们最终做出来的售货机是一个什么效果？整个售货机，边边角角，都要被亚克力板包起来。那边边角角很容易磕碰啊，本来我要是不小心磕到型材，那没啥事。但如果磕到亚克力，它就很容易崩碎掉了。相当于把售货机外形的强度，从铝型材的强度，降格到了亚克力的强度。如果真磕坏了，那就太亏了，省的那点钱，根本不值当。

嵌条

第二个方法，板材嵌条。这个方法就优雅很多，它借助了一种额外的标准件，把型材的槽改造成适合板材的宽度，然后再把板材嵌进去。它就不会有刚才说的会被碰碎的问题了，整个板材的边都是被型材包裹着，保护起来的。但是，在实际应用时，要想把板材嵌进去，是不能等四根型材已经搭成一个完整的框之后，再动手把板材嵌进去的。那个时候已经塞不进去了。必须要在型材框成型的过程中，就提前把板材放好。

这个就让人有点犹豫了，到时候要搭型材框架，手忙脚乱的，还得提前操心把板材塞进去吗？而且我把整机组装好之后，它必然是要再多次打开去做接线调试的，到时候我为了打开一个封板，还要把整个机架拆碎吗？这个不太好呀。

间隔块

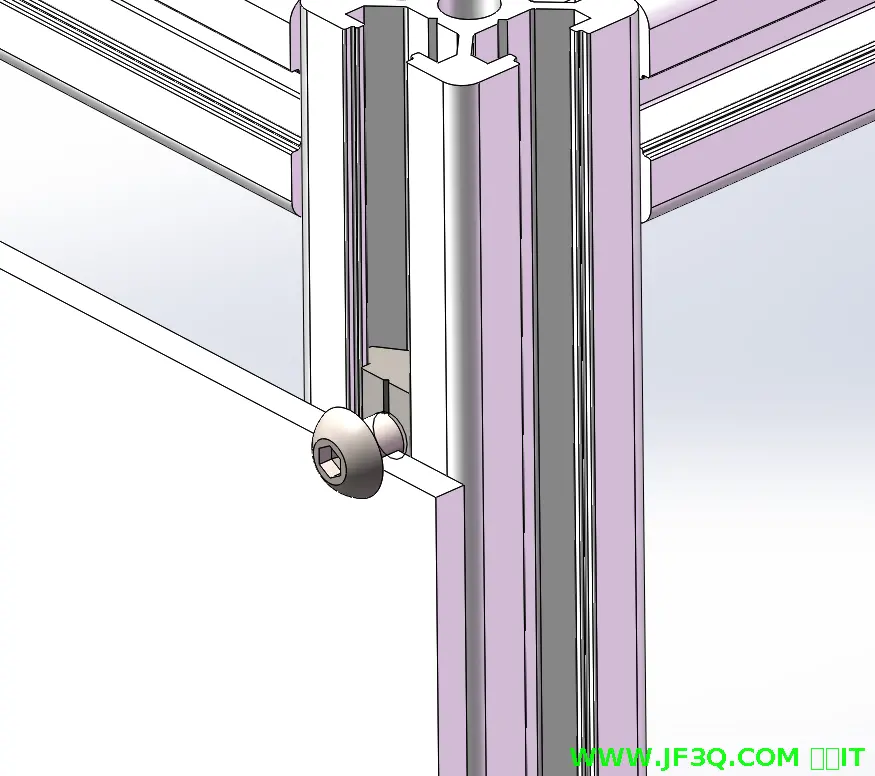

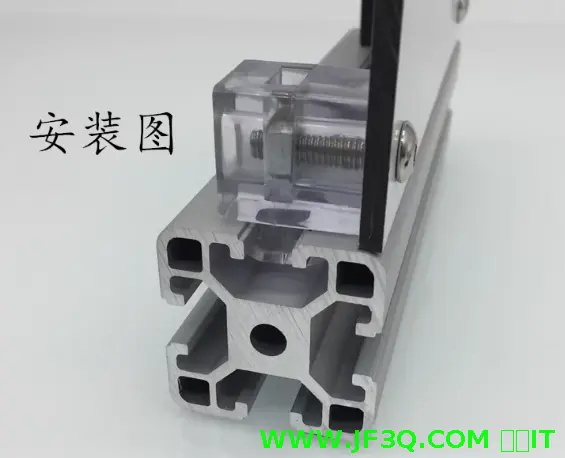

但是，没有关系，我们还有第三个方法：使用间隔块，安装板材。这个间隔块，里面装着螺母；它的根部，是和T型螺钉螺母类似的。它竖着塞进去，转90°，螺纹孔就对外了，刚好外部的螺钉可以锁上去。板材拆装装拆，非常的自由。当然有个需要注意的点，就是这个块塞进去，也是会上下滑动的。如果不再采取额外的措施，那就要注意在装板子的时候，四周的板先装，顶部的板最后装。因为装侧边板子的时候，这个块要往下掉的，那你另一种手要伸到里面，拿住这个块。如果顶部提前装了，手就伸不进去了嘛。顶部的块，没有槽会上下滑动，所以顶部面可以最后装。不过还有个更简单的办法，直接不要侧面的间隔块了，就上下四个孔安装，那就根本没这回事了嘛。

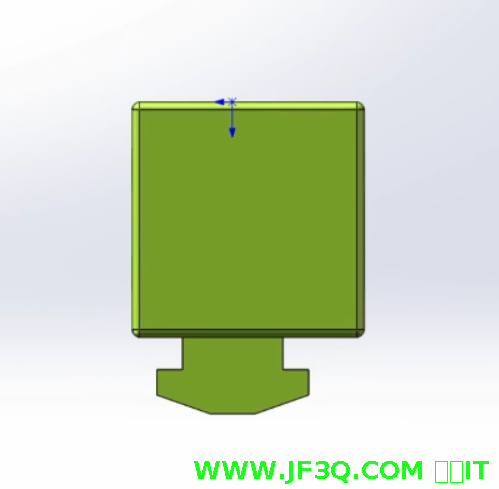

还有个点，就是这个间隔块，它不是对称的。它一边和型材外表面的距离是 1.1mm；另一边是 3.2mm。我一般是用3.2mm这边，亚克力板厚度是3mm，刚好有一个小余量。另外一边一般是给1mm的金属板用的。

其他：

平板托

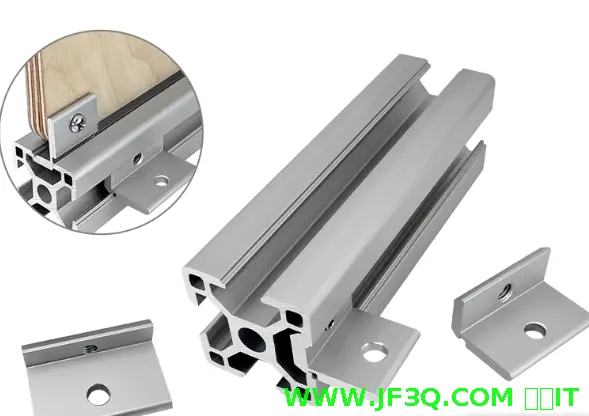

除了上面三种常用方法之外，我还列举了一种用平板托 这种标准件的方案。它一般用于需要承载用途的，比较厚后的板材，比如图里应该就是18或者20mm的木板。这两年有很多用铝型材DIY家具的，会用到这种。感兴趣的同学可以去玩一玩。

本节课我们把常用的板材安装方法学完了，下节课就开始亚克力部分的建模。
