7.机架板材设计
分类： 机械 专栏： 【带小白做项目】机械/机电毕设速成 标签： 机械 机电 毕业设计
2025-10-05 23:17:02 100浏览
相关零件参数

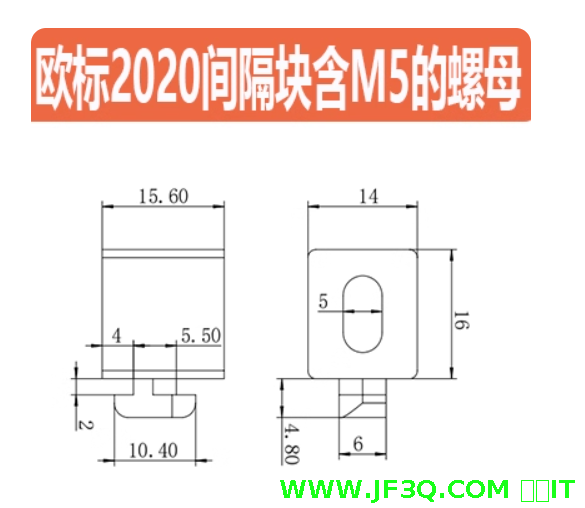

间隔块参数

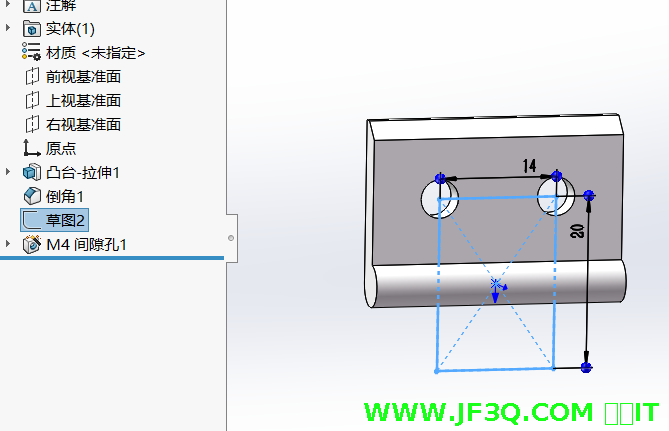

合页参数
涉及到的SolidWorks内容教学
实体
涉及到“实体”的概念、列表位置、显示隐藏实体、实体的组合与分割、凸台拉伸中的合并结果等。
异型孔向导
涉及孔类型、孔规格、终止条件、特征范围、位置、错点漏点处理等。

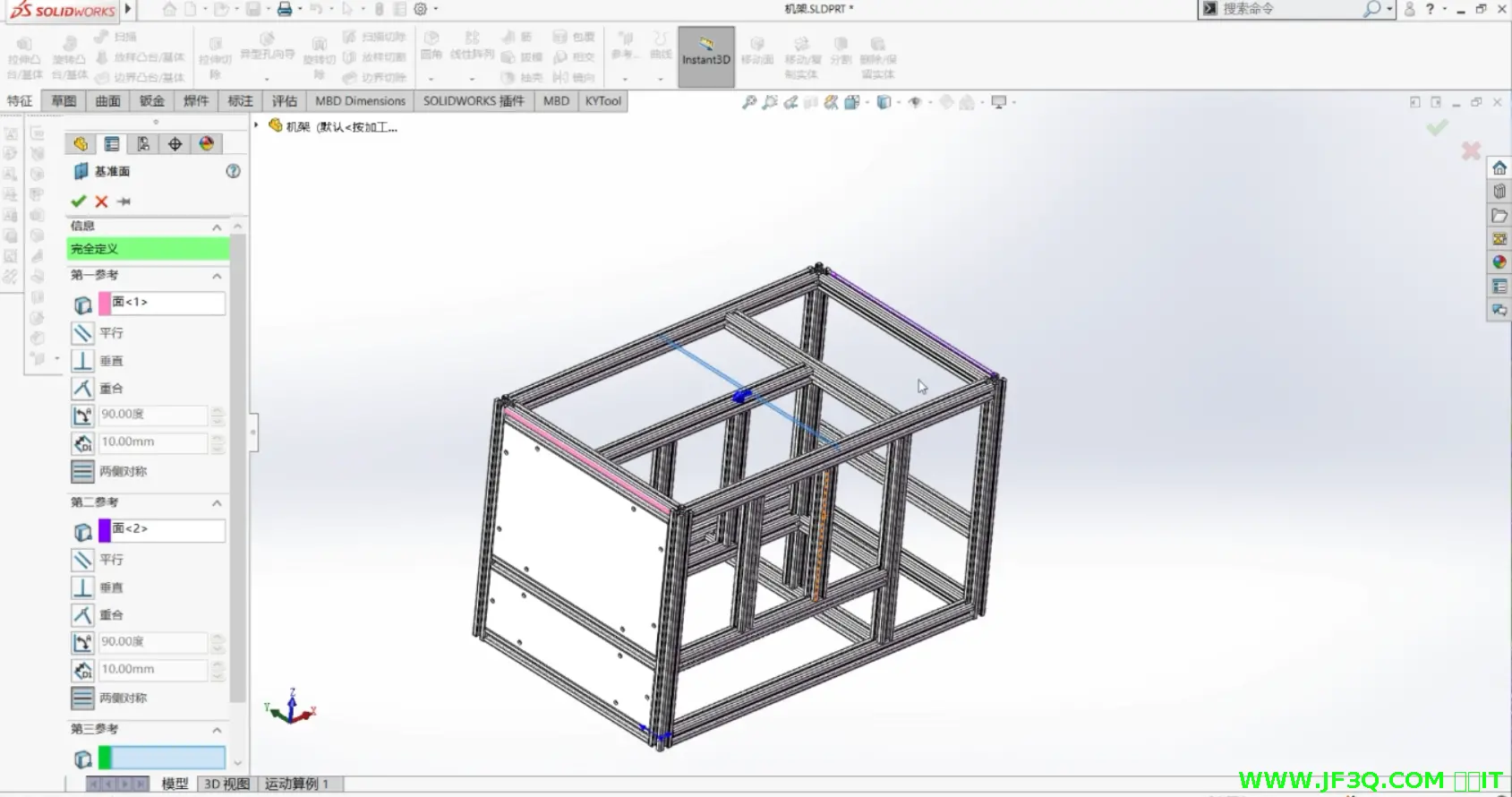

建立基准面
通过选择两个平行面，建立出它们之间中心面的建面方法。

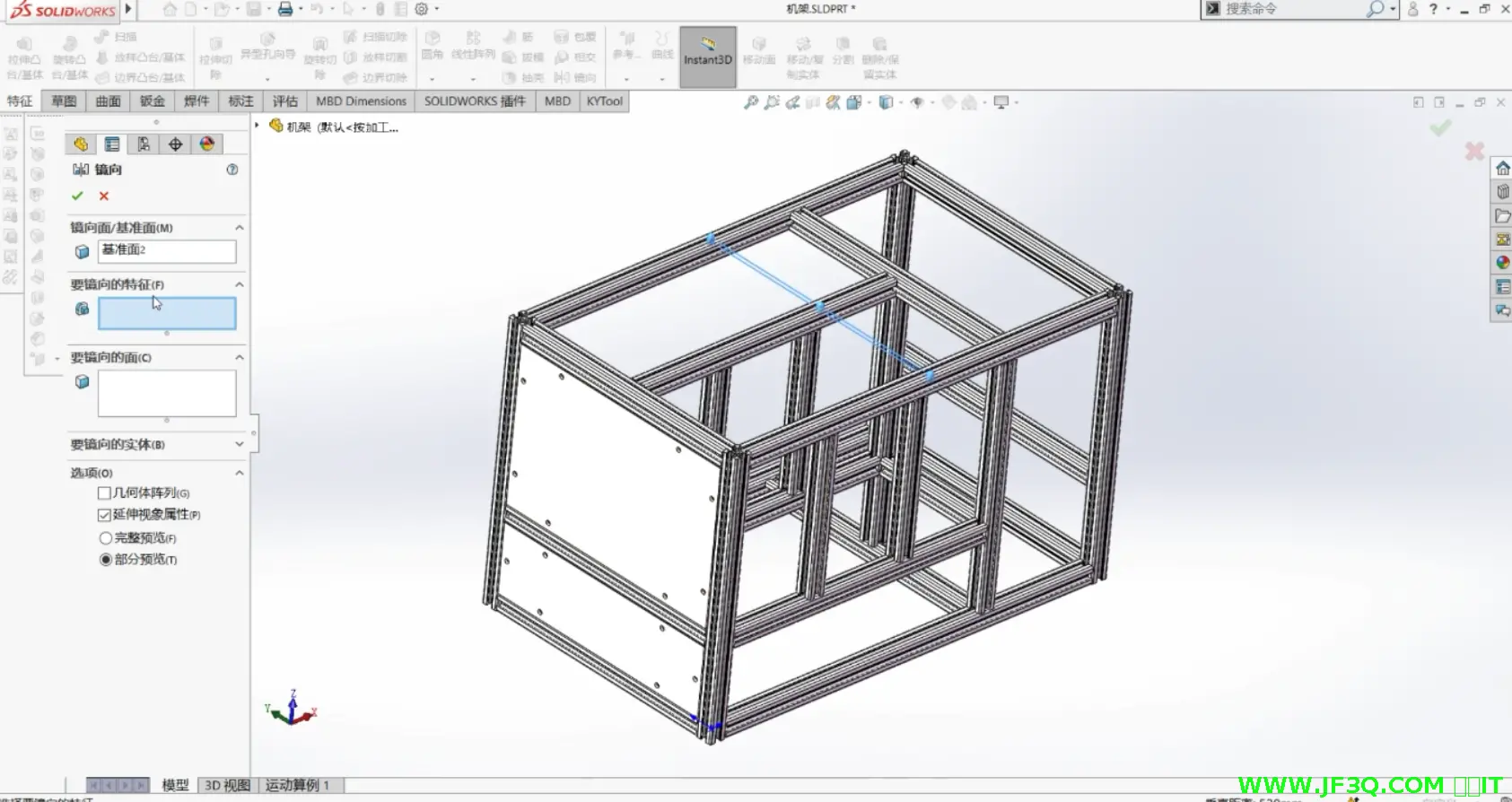

镜像阵列
涉及到镜像面、镜像对象等。

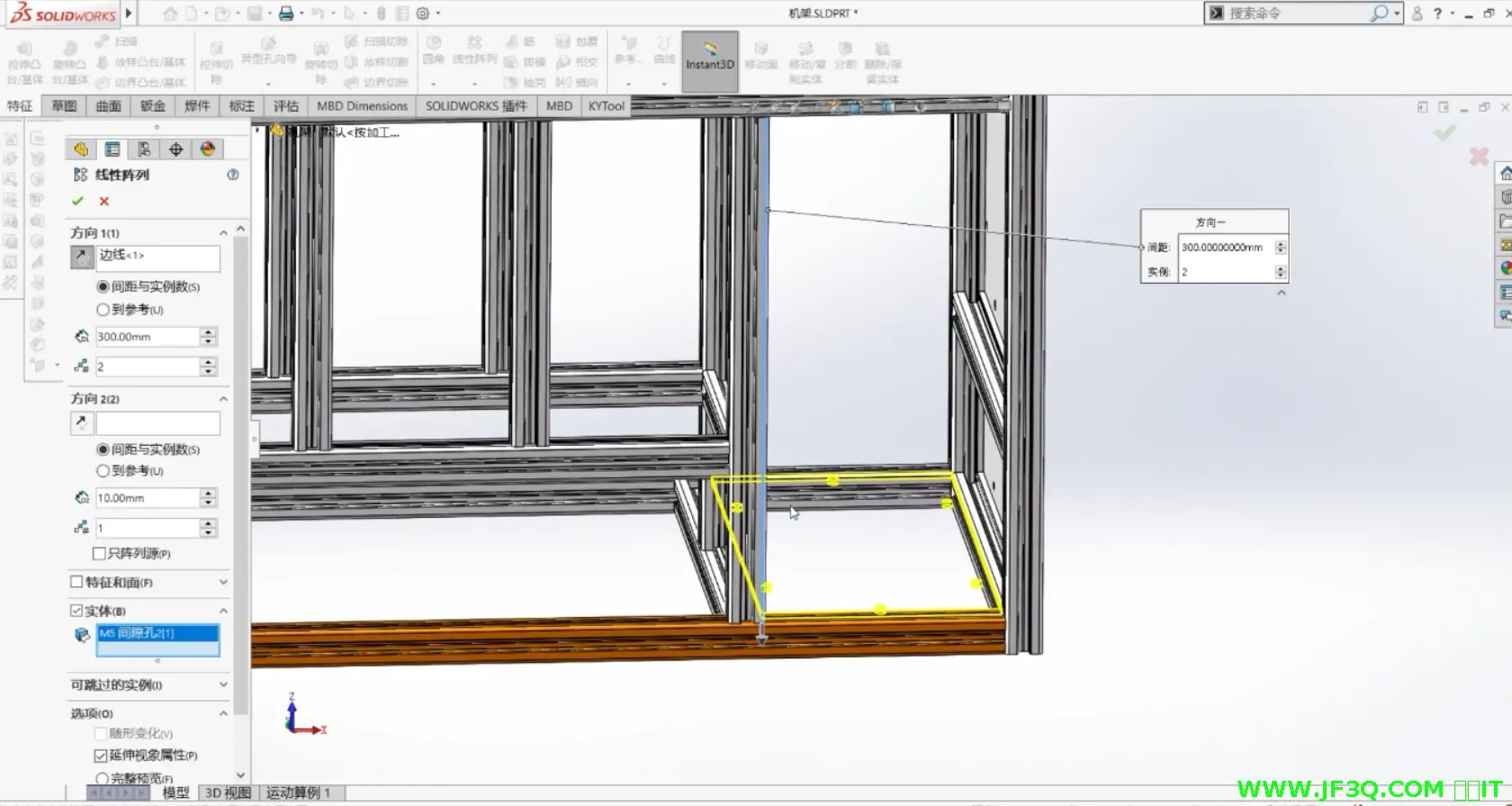

线性阵列
涉及到距离测量、阵列方向、阵列对象等。
快捷操作
涉及到显示隐藏、草图镜像、剖面等。

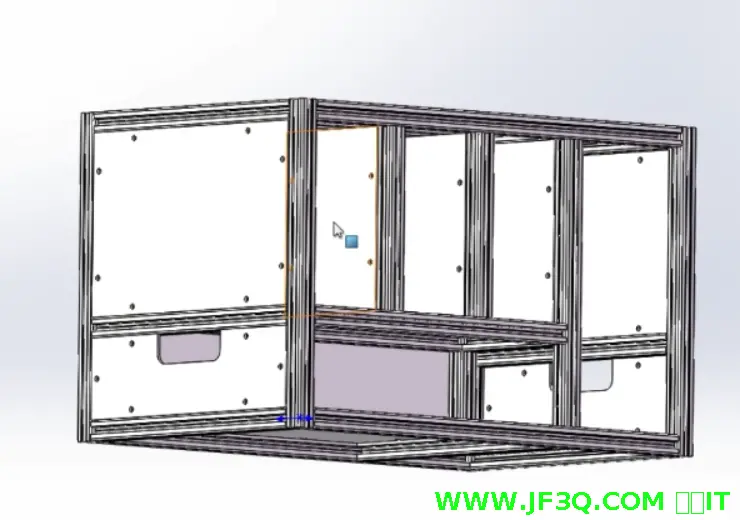

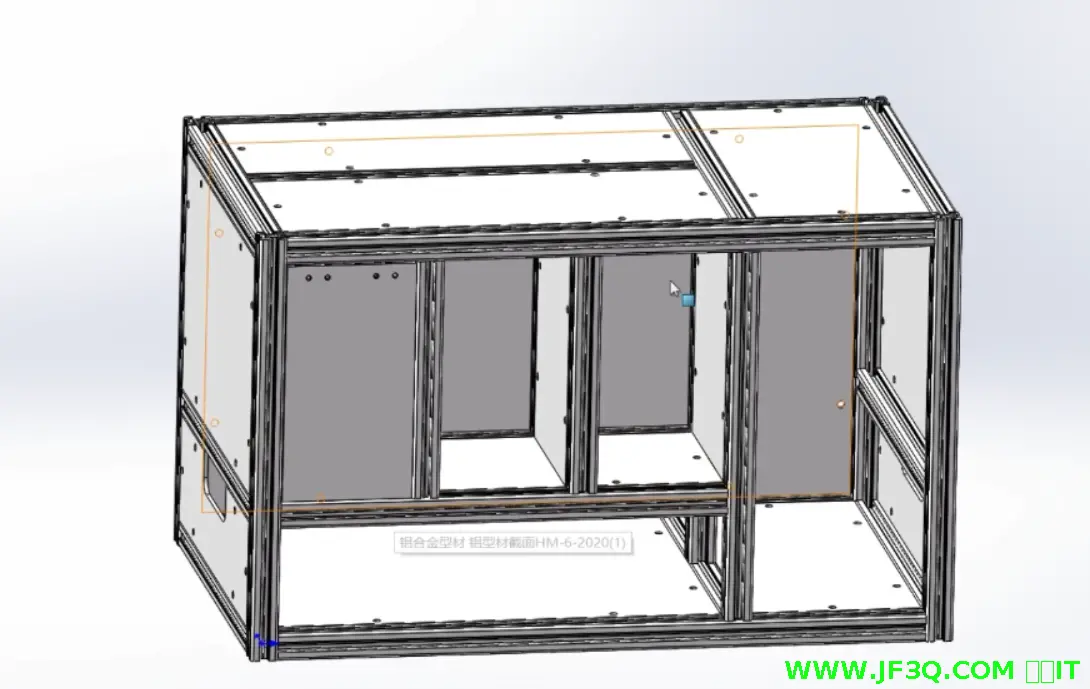

机架板材设计

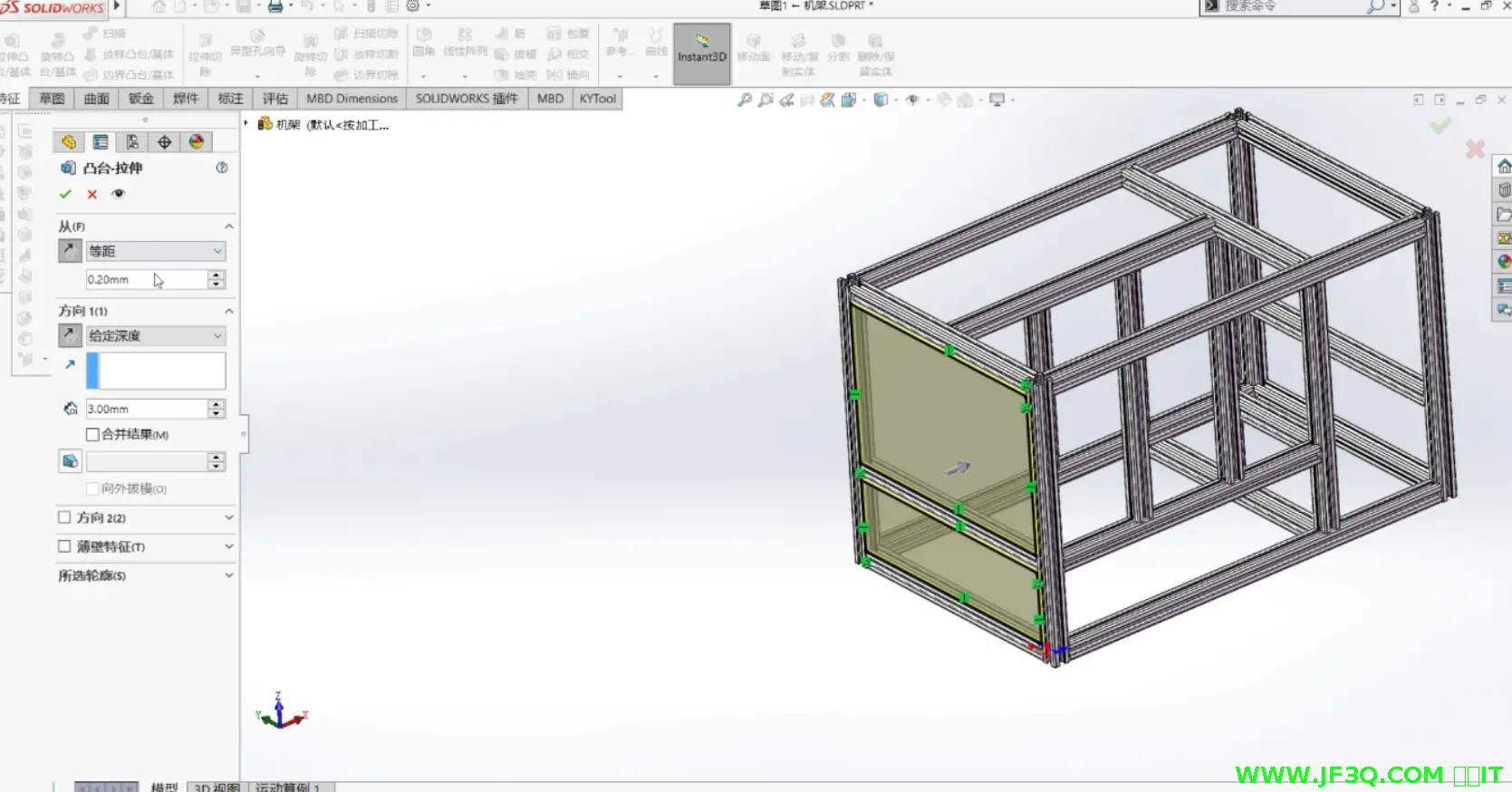

结构板材成型
选择型材外表面为草图基准面；引用型材内框的轮廓作为板材形状轮廓；选用3mm厚亚克力板，因此拉伸凸台3mm成型。

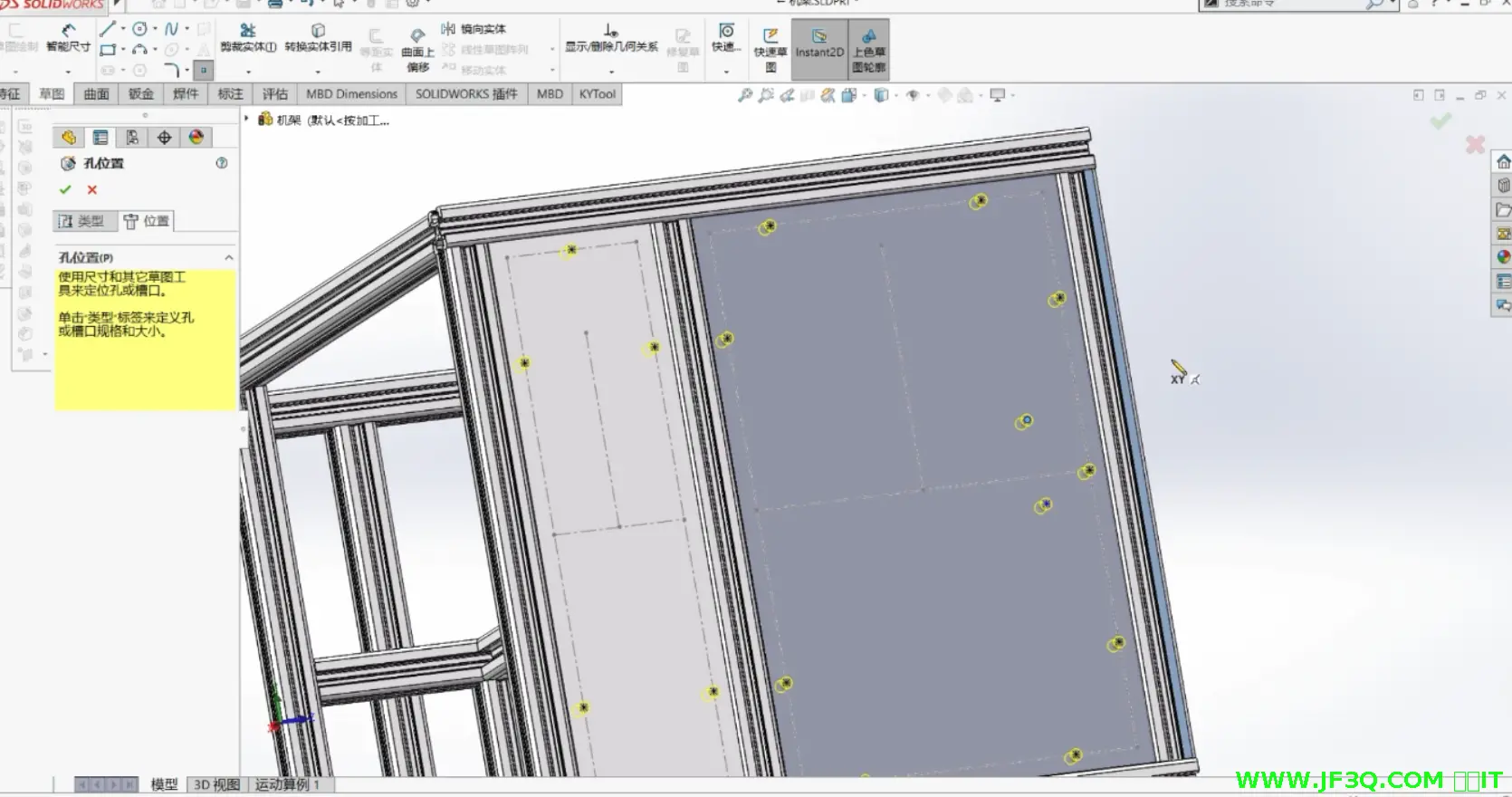

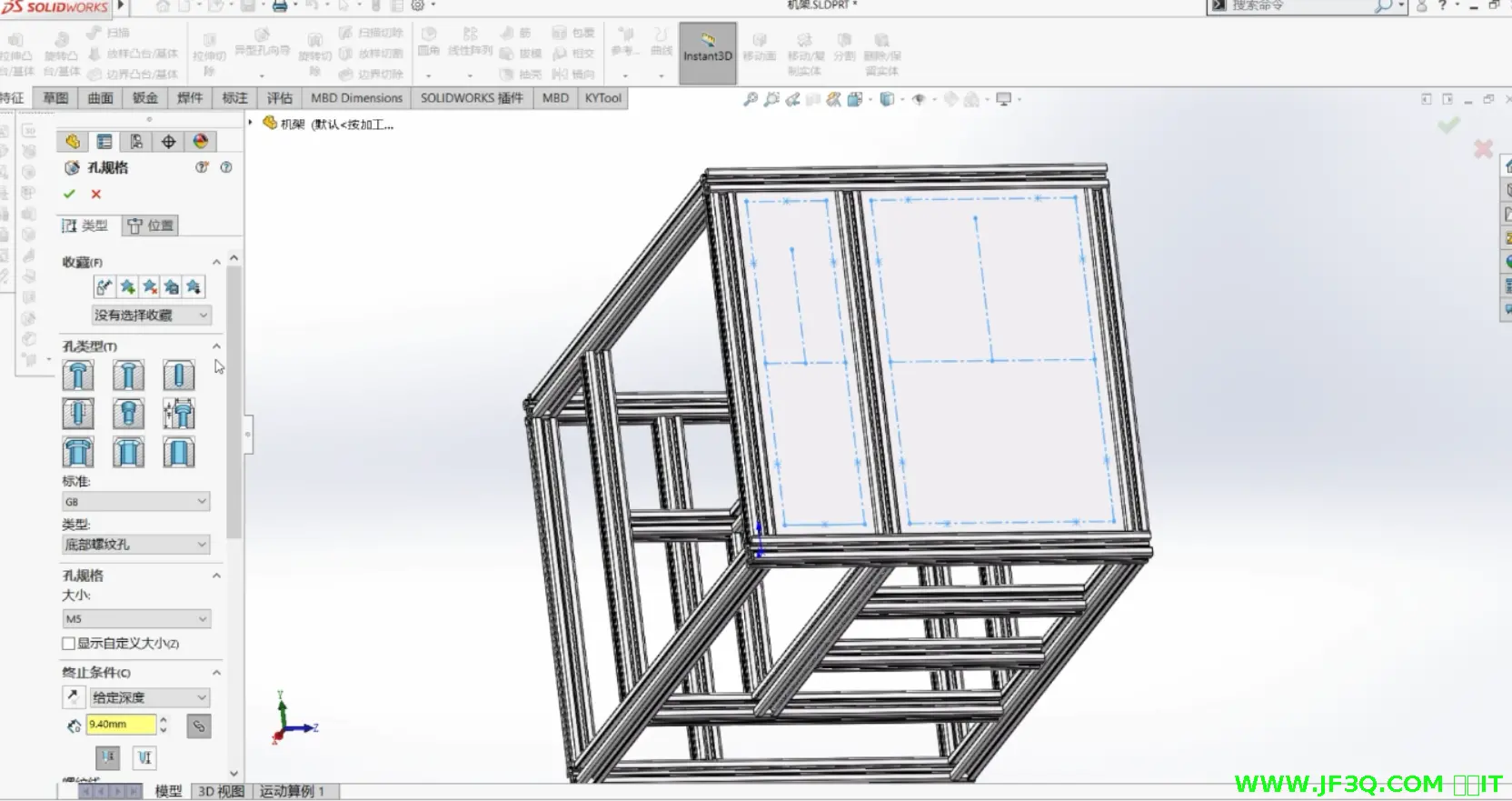

安装开孔
使用异型孔向导命令开孔，参考上文间隔块图纸，开孔数据为：板材向内8mm，M5间隙孔。

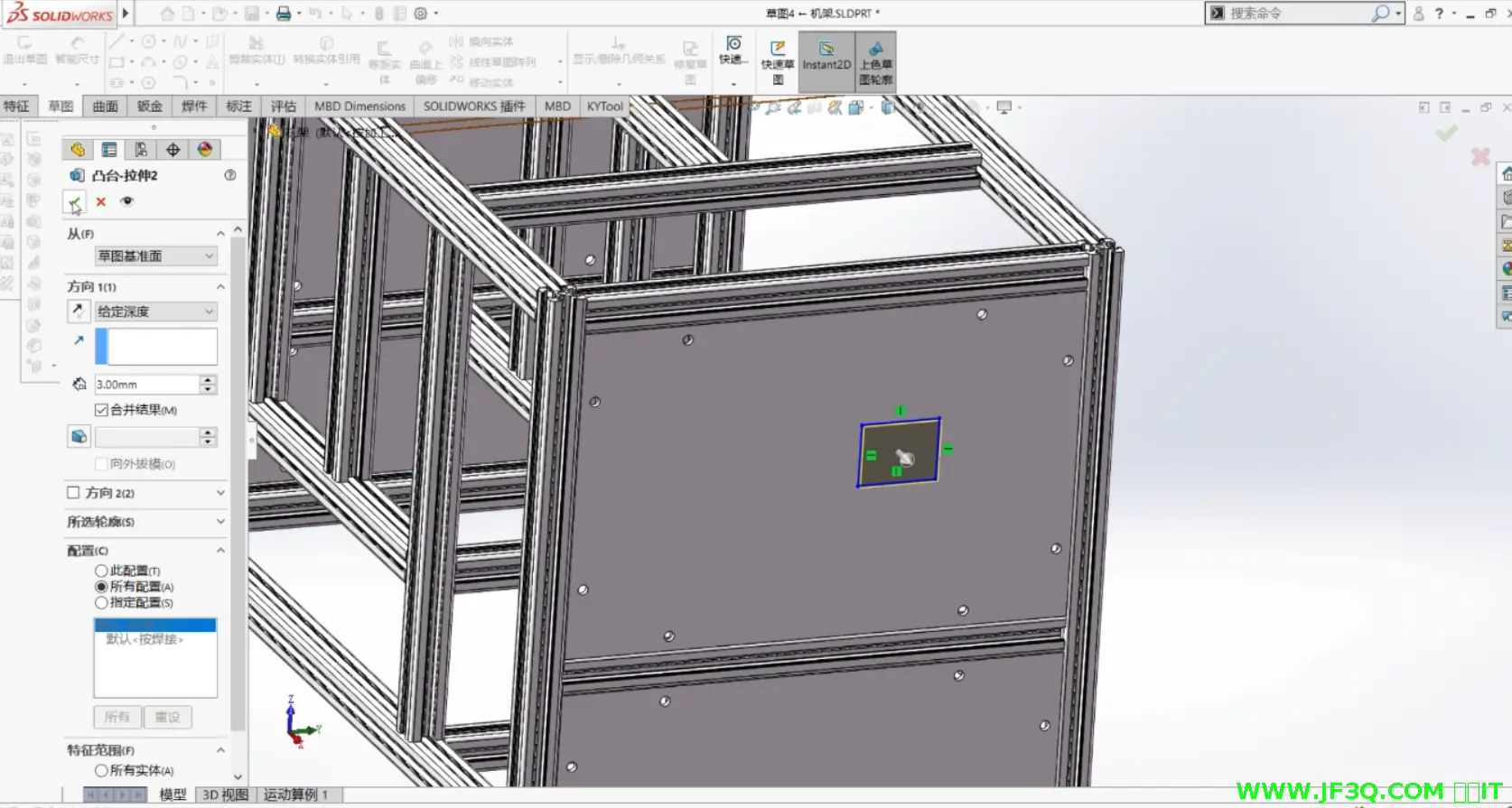

便携槽
在左右侧面开槽，方便手伸进去，能将整个箱体提起来。
橱柜门
与结构板材的设计不同，橱柜门会做重复开合动作，所以其轮廓应小于所在位置型材内框：安装合页边间隙1mm，另外三边间隙0.5mm。
参考上文合页图纸，开合页安装孔：M4螺纹孔。

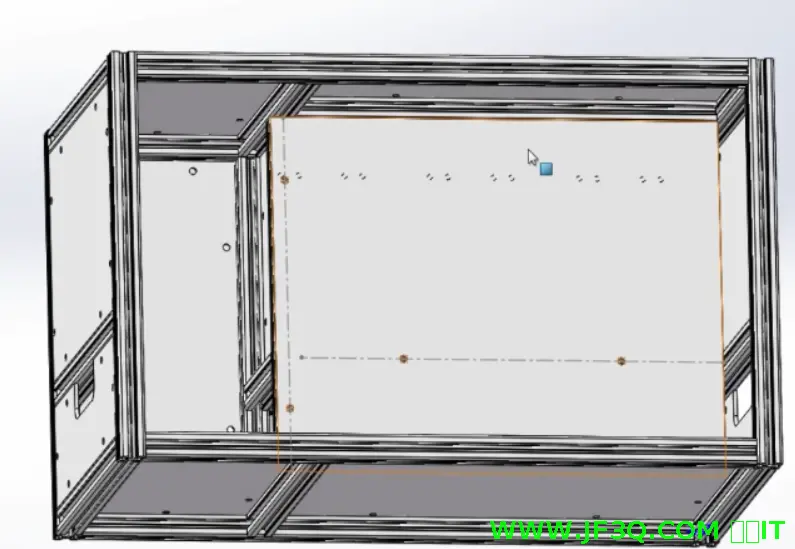

电控板
电控板安装在箱体内部，不需要间隔块安装，直接通过型材槽安装就可以。
