便携式售货机的机械结构部分，我们使用SolidWorks来进行具体的设计和建模。所以在正式开始之前，我先做一下这款软件的使用和操作介绍。当然，关于SolidWorks也有很多全面详细的教程了，所以我只是针对使用逻辑和后续会用到的功能做一下简单讲解，如果同学们想进一步学习，可以去找更全面的课程。

新建图纸

solidworks是一款三维建模软件，常用于机械行业的结构设计。这款软件可以做三类图纸，最常见的是零件三维图纸，还有多个零件组成的装配体三维图纸；最后是针对零件和装配体，可以输出他们的二维工程图纸。我们直接新建一个零件进去看一下。

进来之后，首先我们最基本的鼠标怎么用？鼠标的左键，是点击或者选择各种东西的；滚轮呢？上下滑动滚轮，可以对我们的视野进行放大缩小。按住滚轮并拖动，可以做视野的角度调整。因为这是一款三维建模软件，那它的视野就是立体的，我们通过鼠标滚轮去调整视野角度。按住鼠标右键，向不同的方向拖动，可以触发不同的快捷操作，具体这些快捷键内容你可以自己设置。

这个软件一般的建模成型逻辑是，你输入给它一个二维图形，选用它的各种特征按钮，它能够针对这个二维图形做出各种立体成型的操作。下面我演示一下最常用到的两个功能：凸台拉伸和拉伸切除。

凸台拉伸

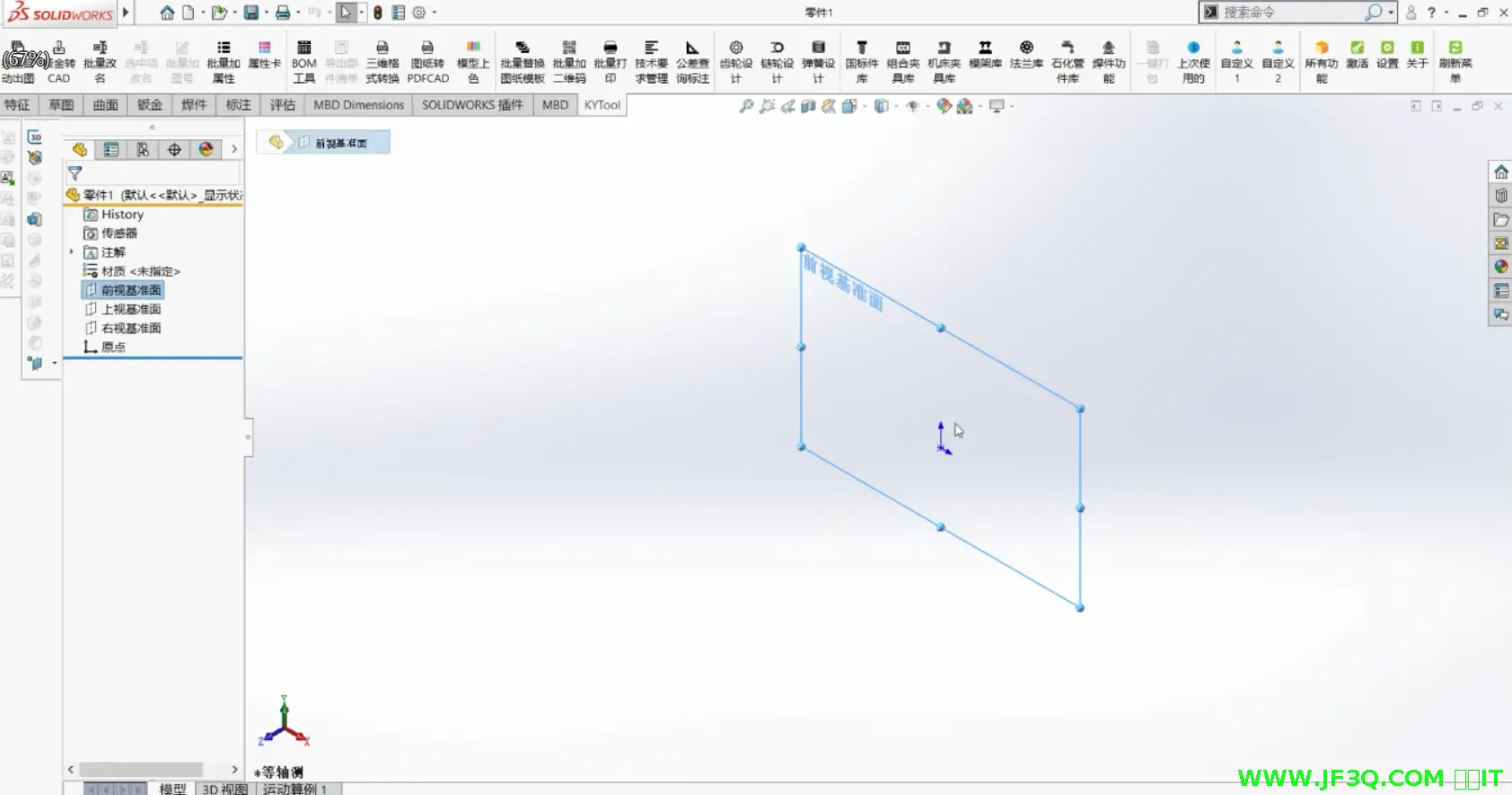

在进行凸台拉伸操作时，我们首先选定一个基准面，再在基准面上绘制草图。绘制出来的草图，要注意添加智能尺寸来完全约束。草图绘制好后，在特征菜单栏里选择凸台拉伸。选择方向选项，如两侧对称；输入尺寸，点击对勾，一个立体图形就成型了。

那我们再进行第二个操作，就是拉伸切除。

拉伸切除

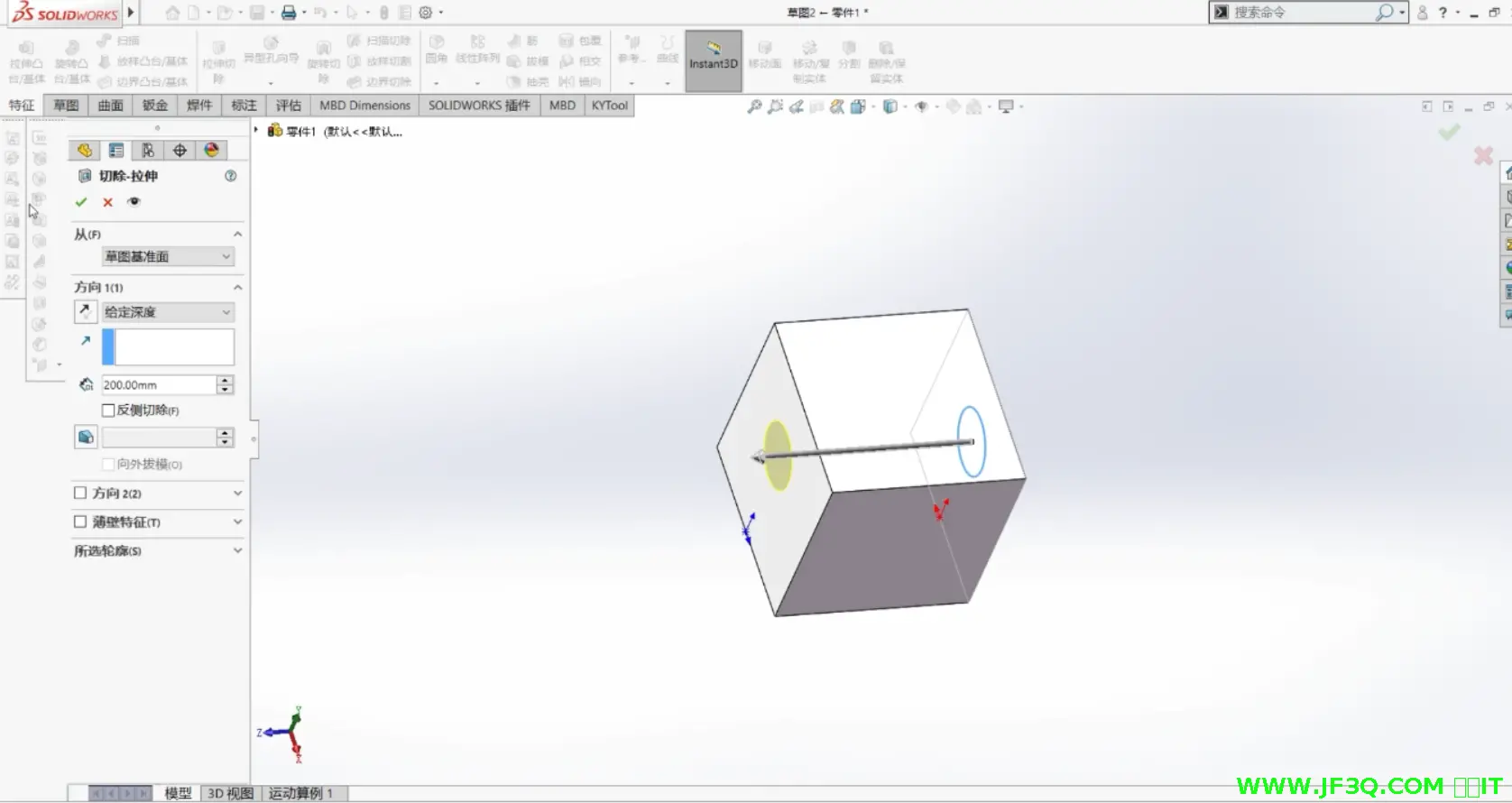

拉伸切除同样也是要做草图，那因为我们刚才做出来了一个实体，这个实体上面也有面，我们现在不光可以选择标准基准面，也可以在这些实体平面上直接做草图。

结构构件

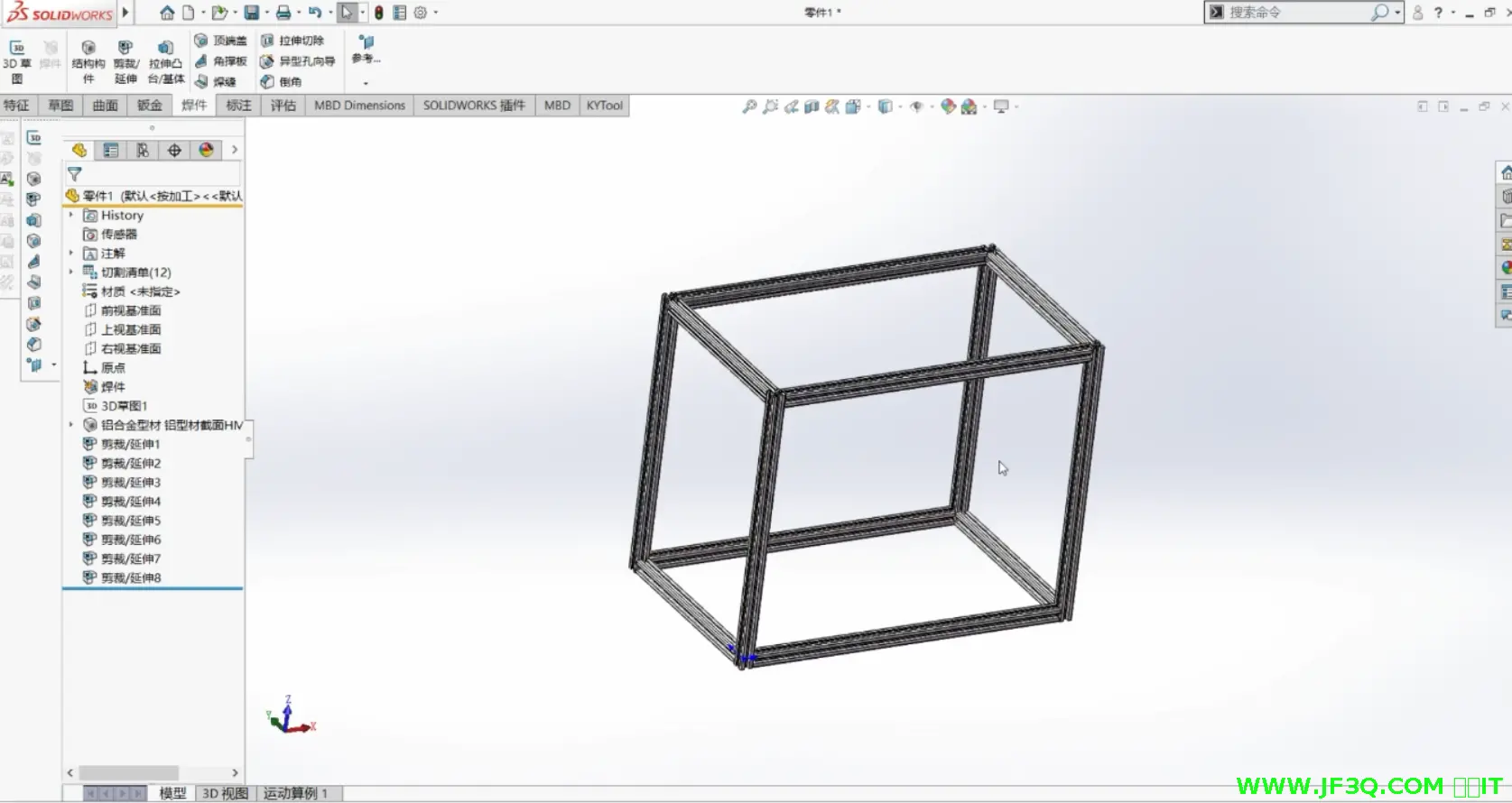

最后介绍一下我们设计机架时用到的一个功能：结构构件。我们上节课提到铝型材作为一种标准建材，它有各种型号，区别就在于横截面不同。那这个软件呢，它提前把各种建材的横截面都收集到库里了，做机架的时候，我们只要把每根型材的相对位置，尺寸画出来，就可以使用结构构件功能直接建模成型。成型之后，针对机架角上的缺口，可以使用剪裁/延伸特征去做优化。
